Drechselmeister svarv MIDI 3

Produktbeskrivning

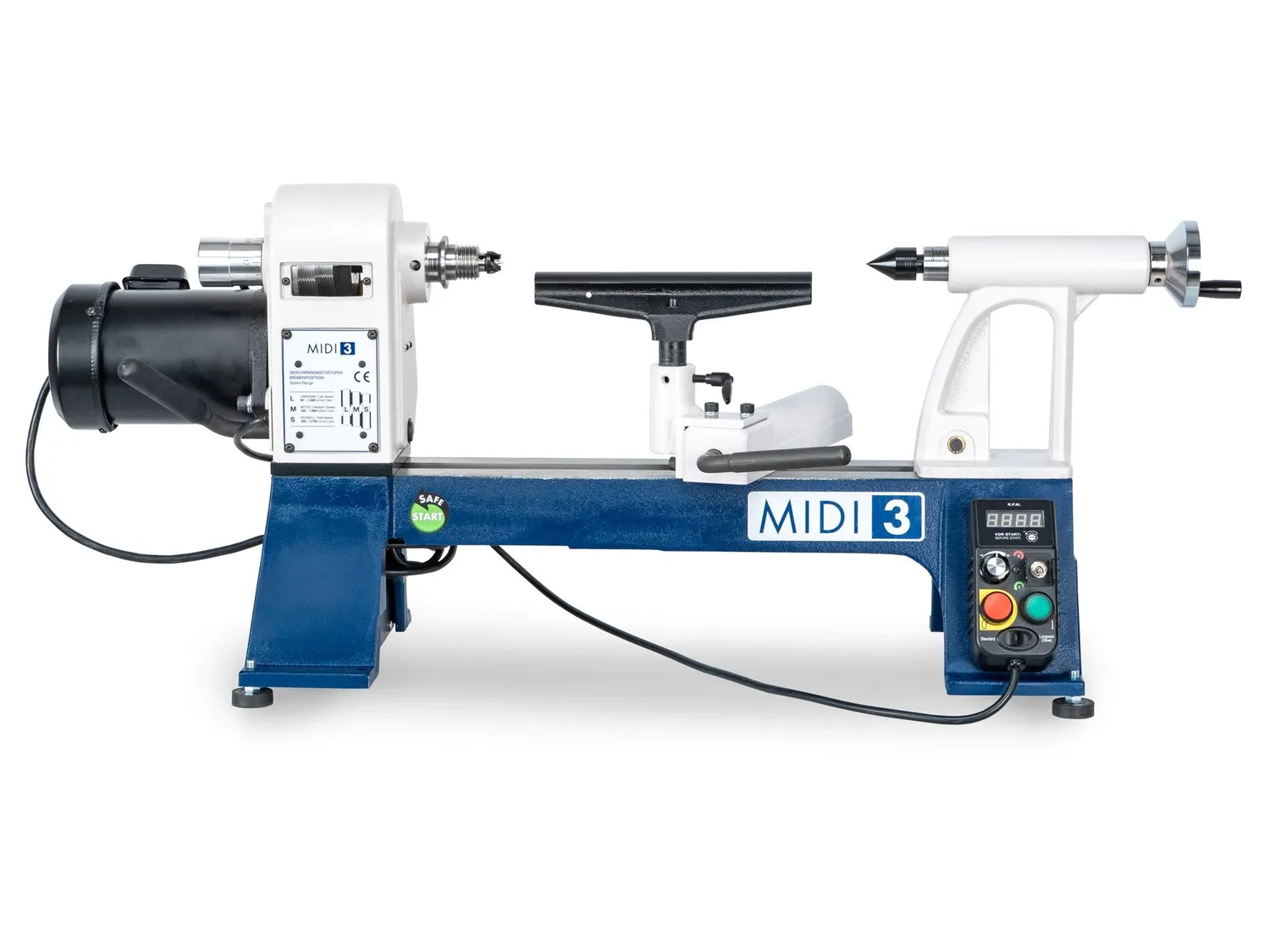

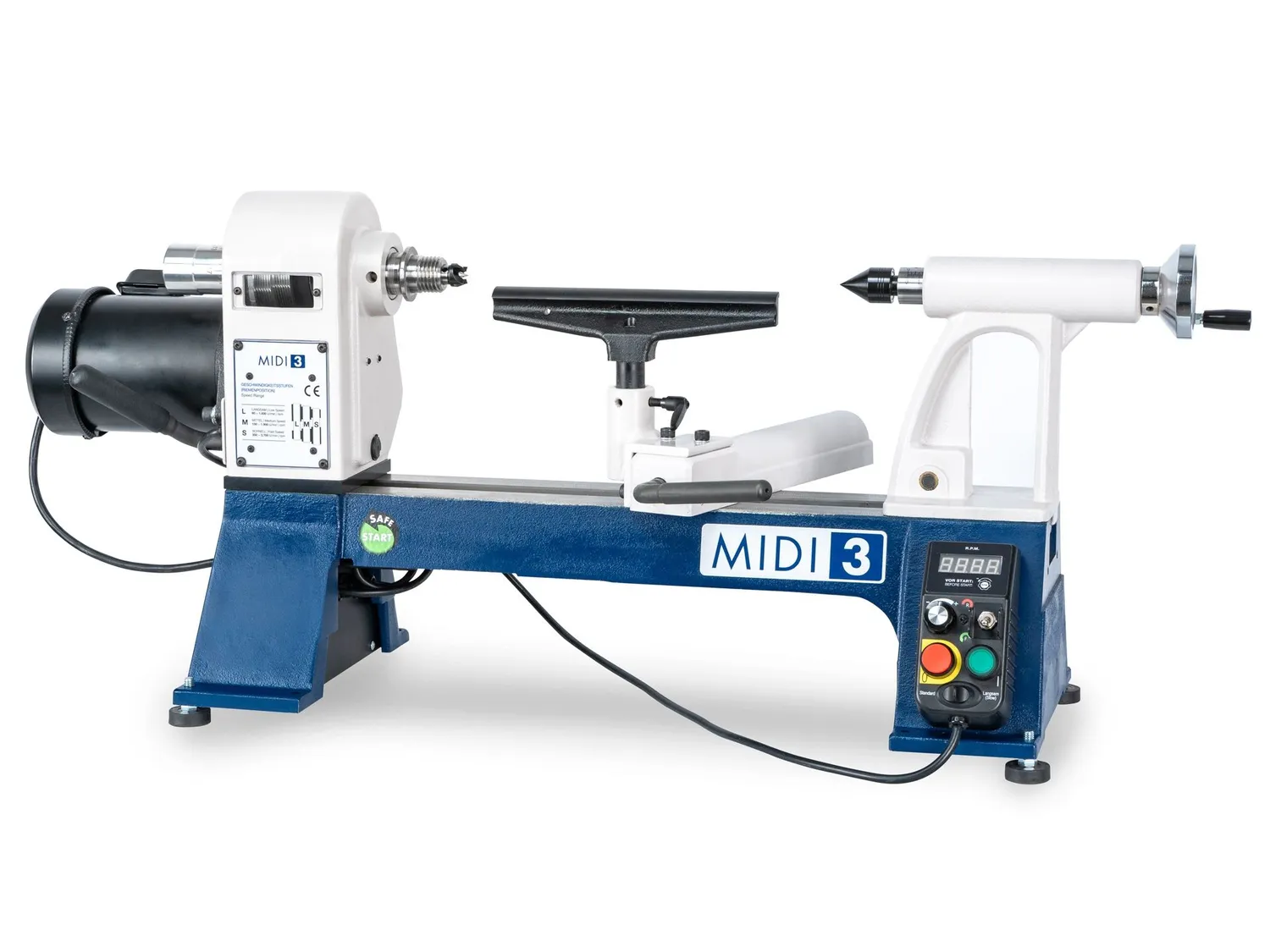

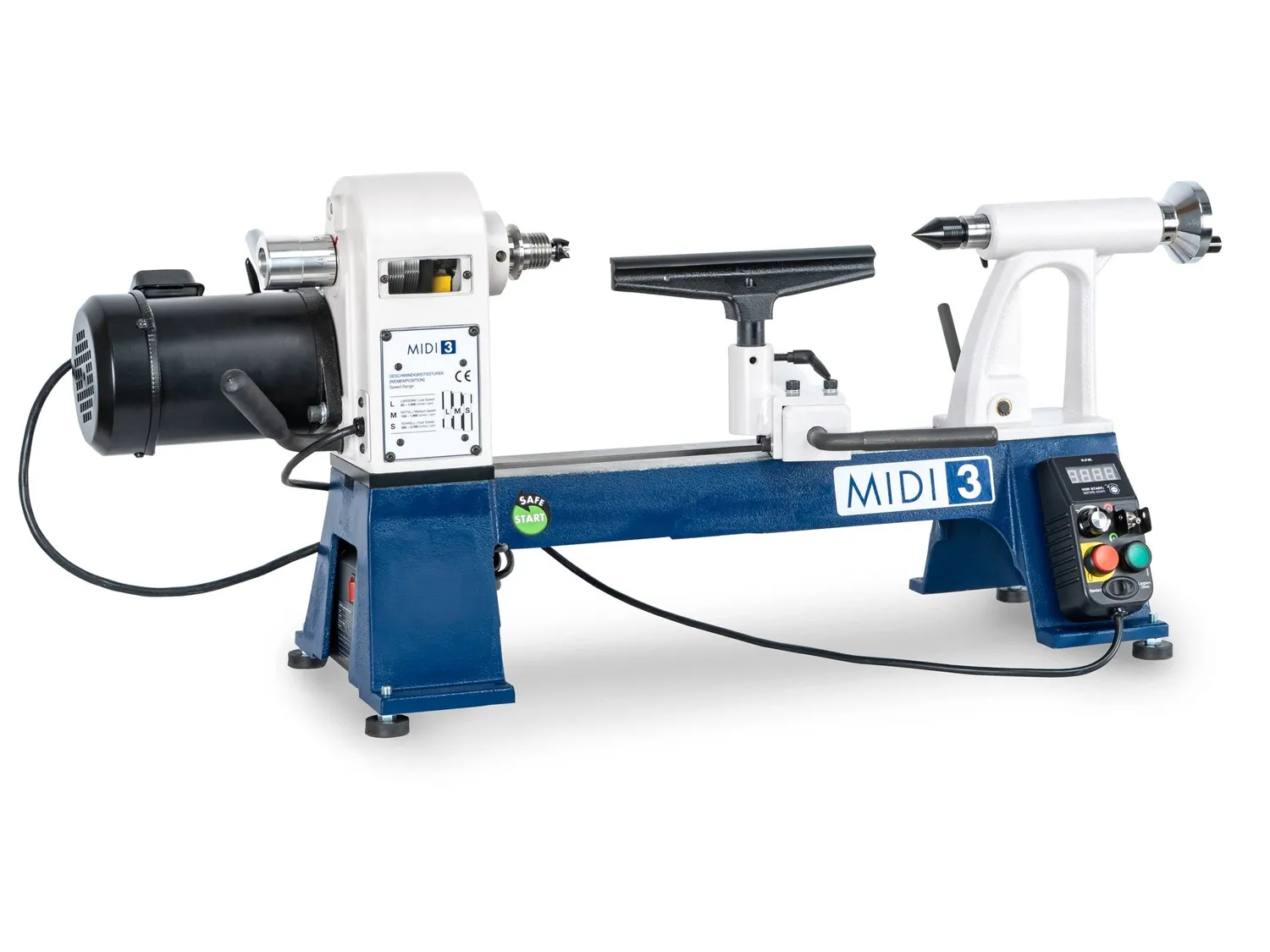

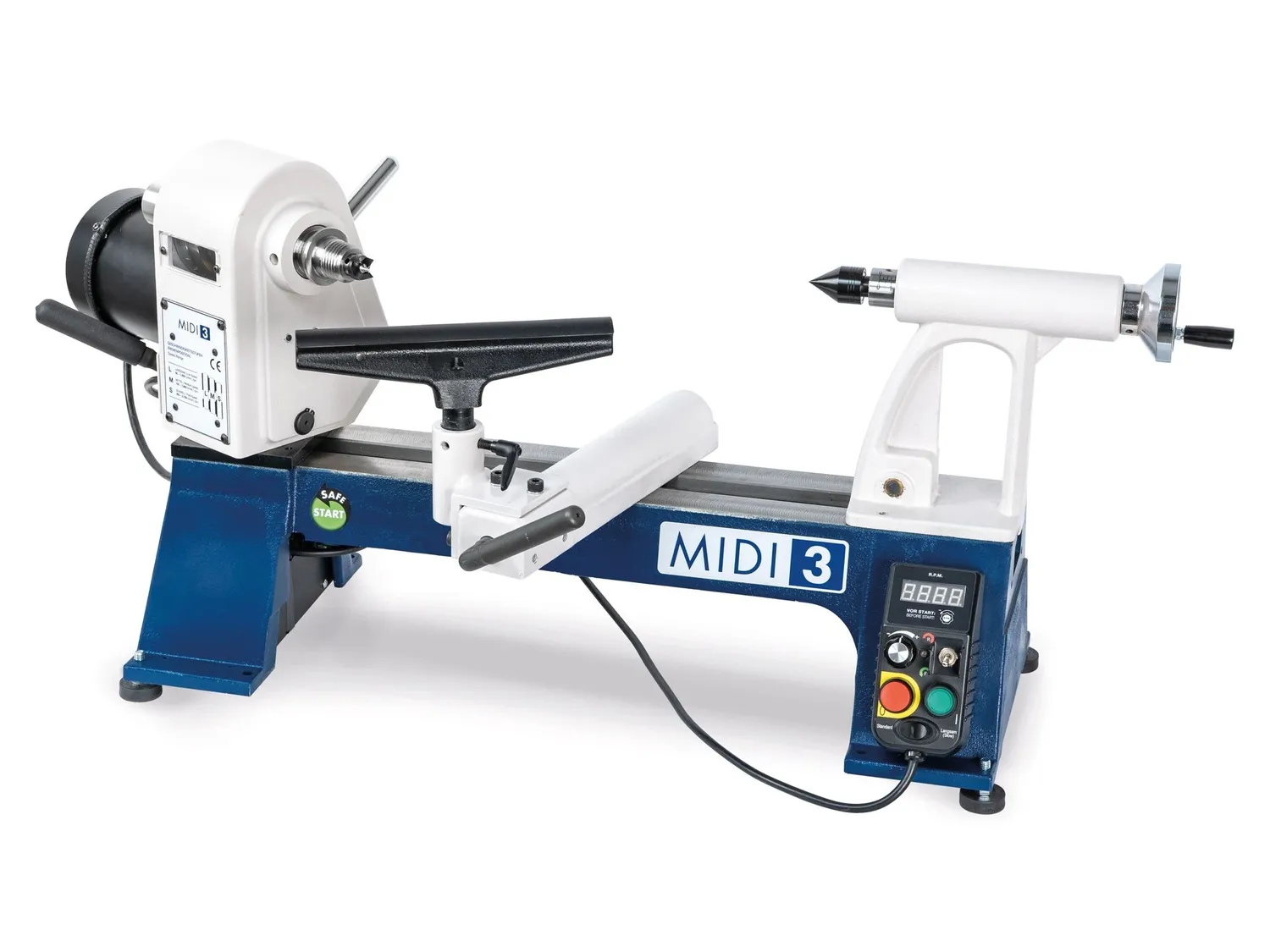

MIDI 3 Bänksvarv
Den nya MIDI 3 bänksvarven med roterande spindeldocka kombinerar de beprövade egenskaperna hos MIDI-serien med enastående nya funktioner i detta maskinsegment!

Den är utrustad med en svängbar spindeldocka med 190mm centrumhöjd och extra stabil bänksäng, SAFE-START-funktion* och 2-stegs bromsbrytare.
Dessutom kan MIDI 3 anpassas för vänsterhänta användare tack vare sin konstruktion.

Bänksockeln är baserad på MIDI 2 Plus, vilket garanterar en bred bas på 30 cm och möjliggör optimal användning av spindeldockans rotation utan att kompromissa med stabiliteten.
Nya MIDI 3 är utrustad med ytterligare funktioner!

Höjdpunkterna i den nya MIDI 3 i korthet:

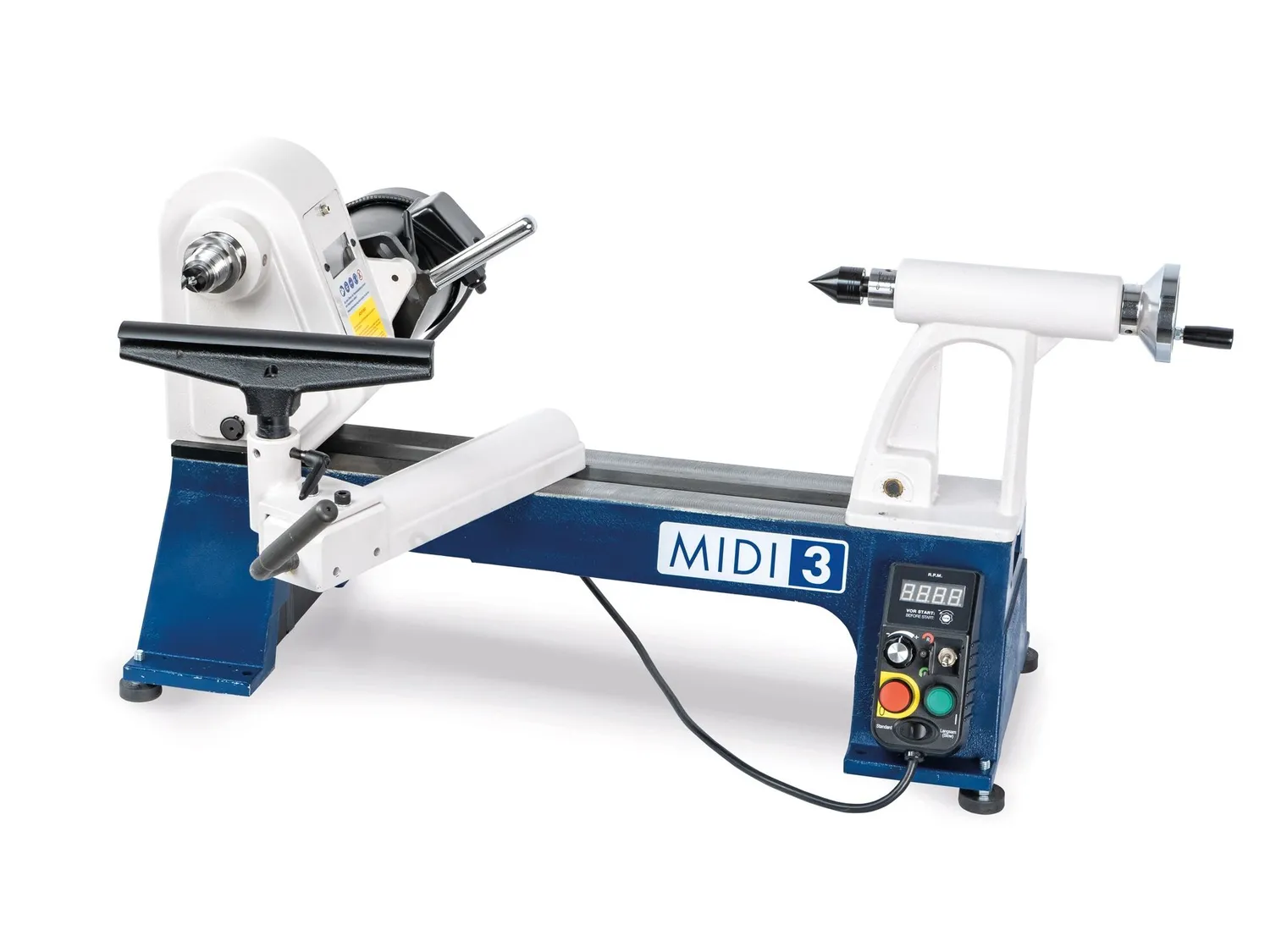

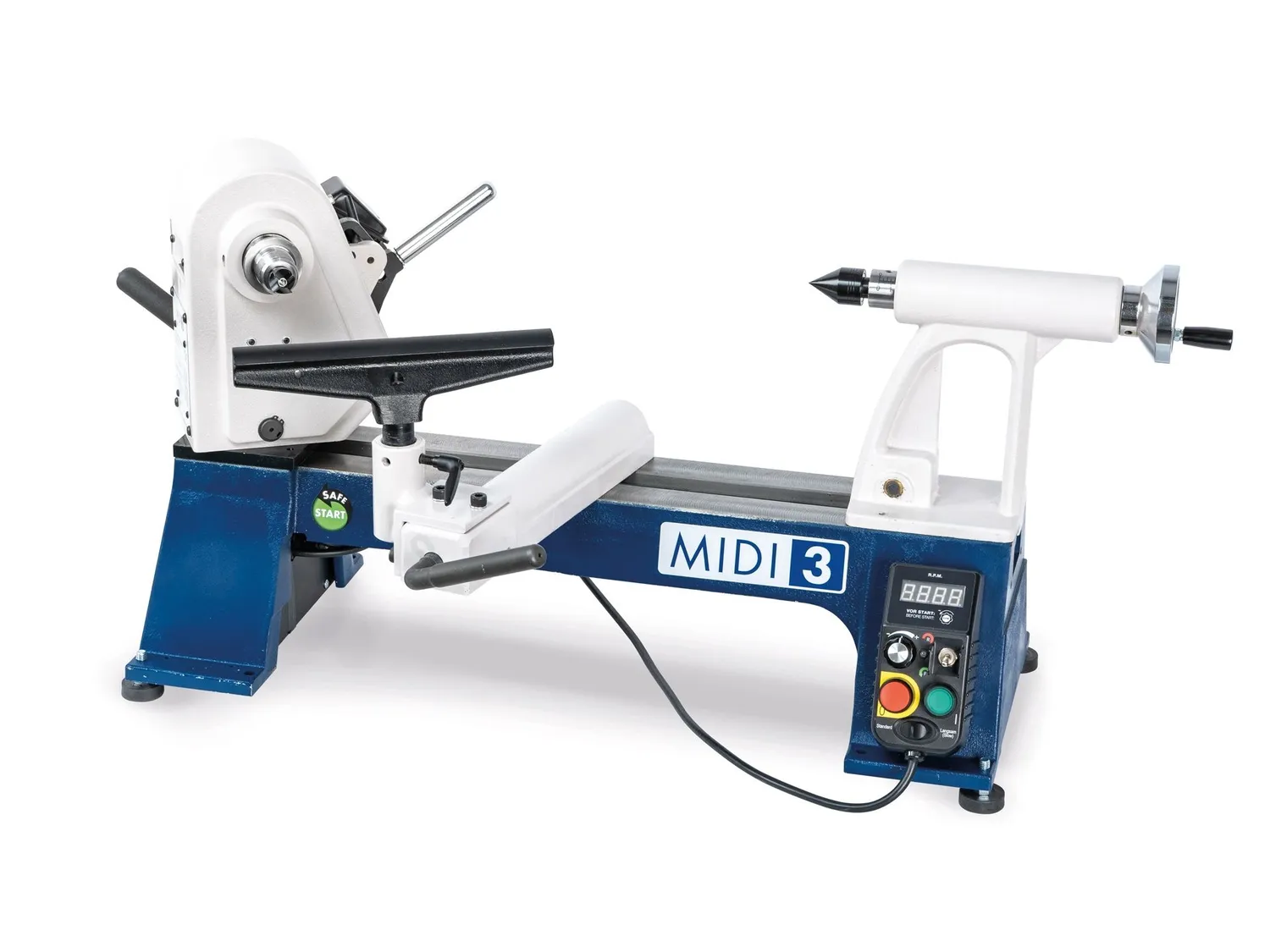

• Roterande spindeldocka (en specialfunktion i denna klass)
• Bädd i gjutjärn med extra bred bas på 30 cm
• Frekvensomvandlare med SAFE START-funktion förhindrar oavsiktlig start med för hög hastighet.

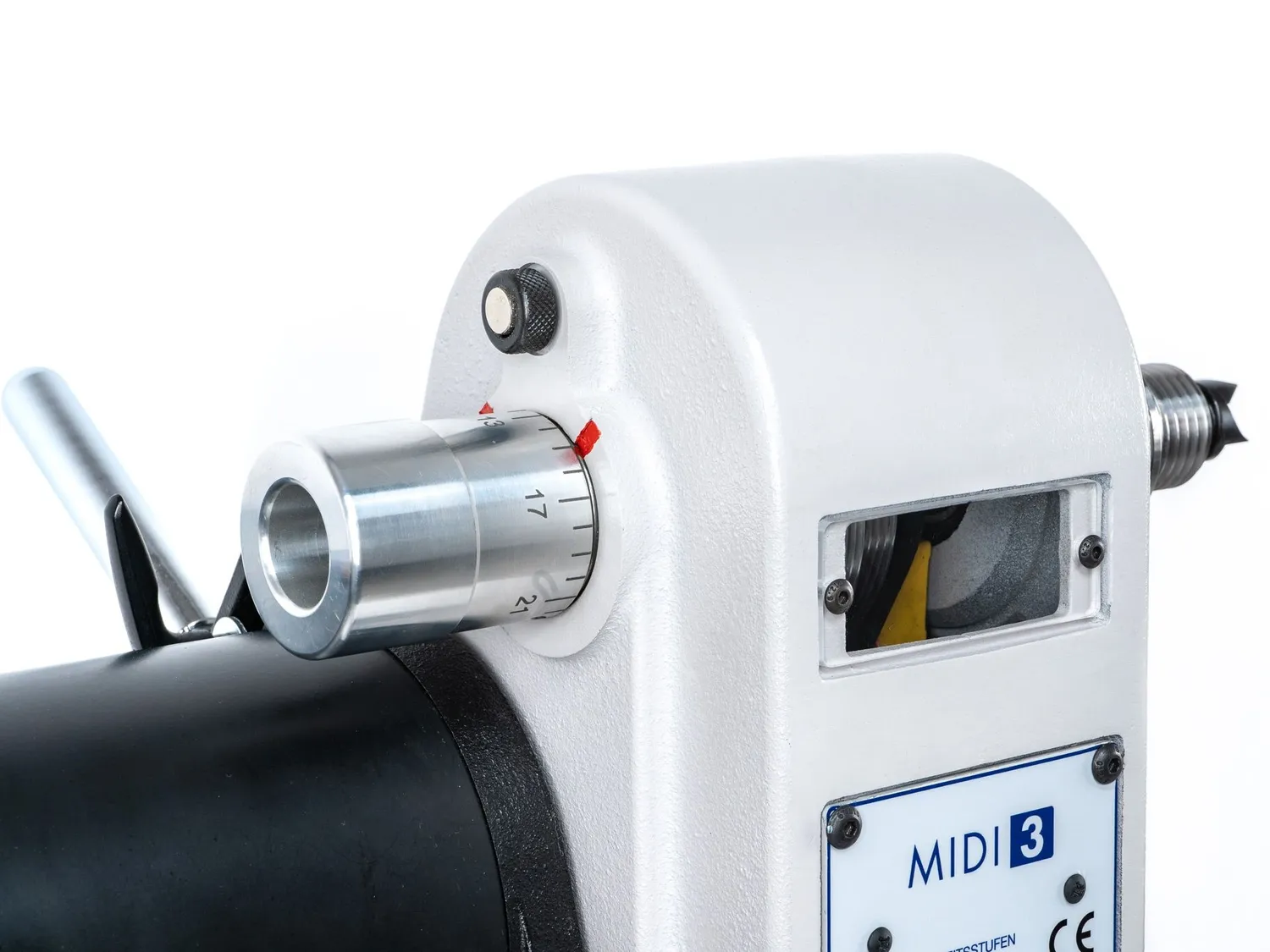

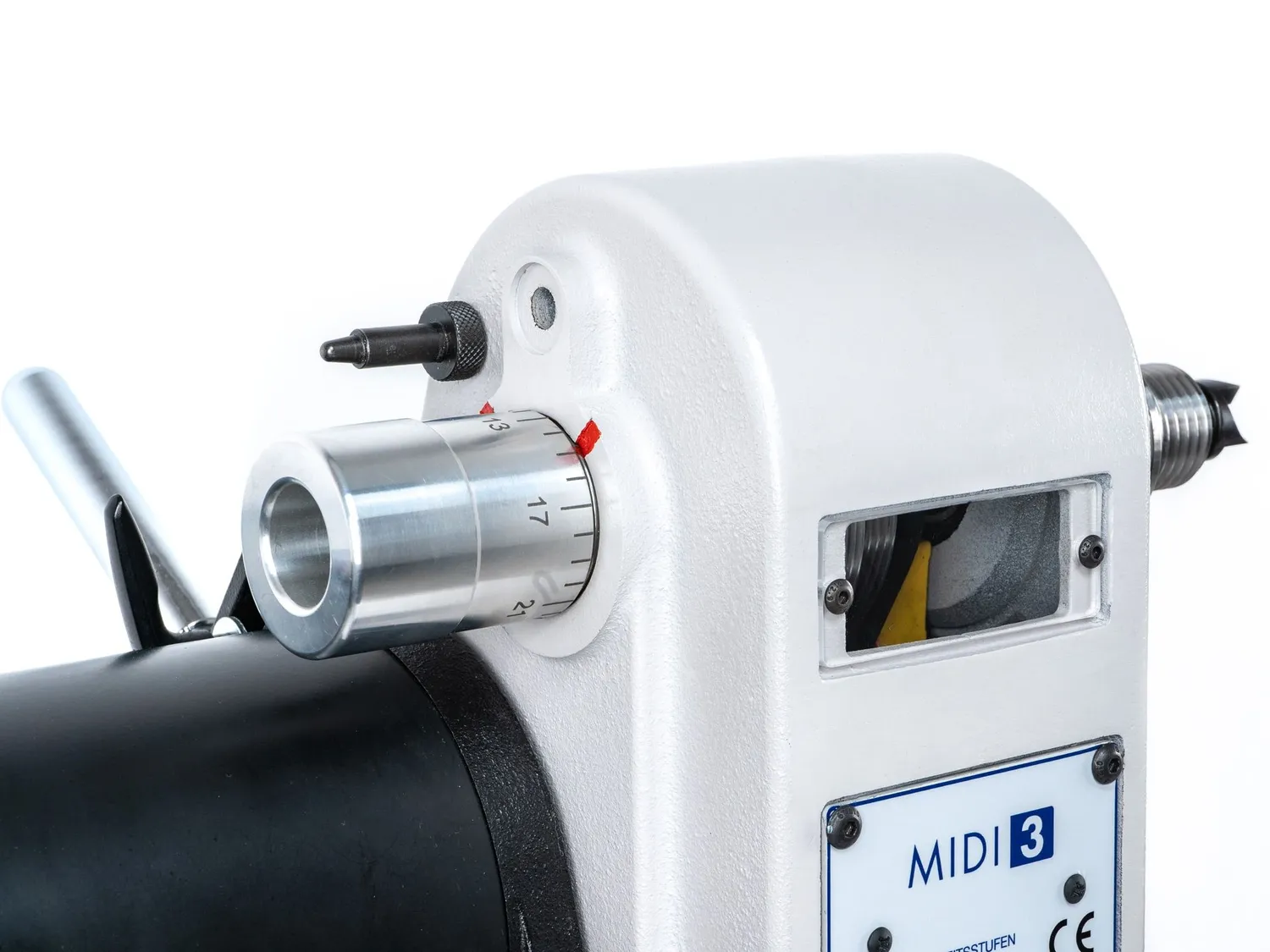

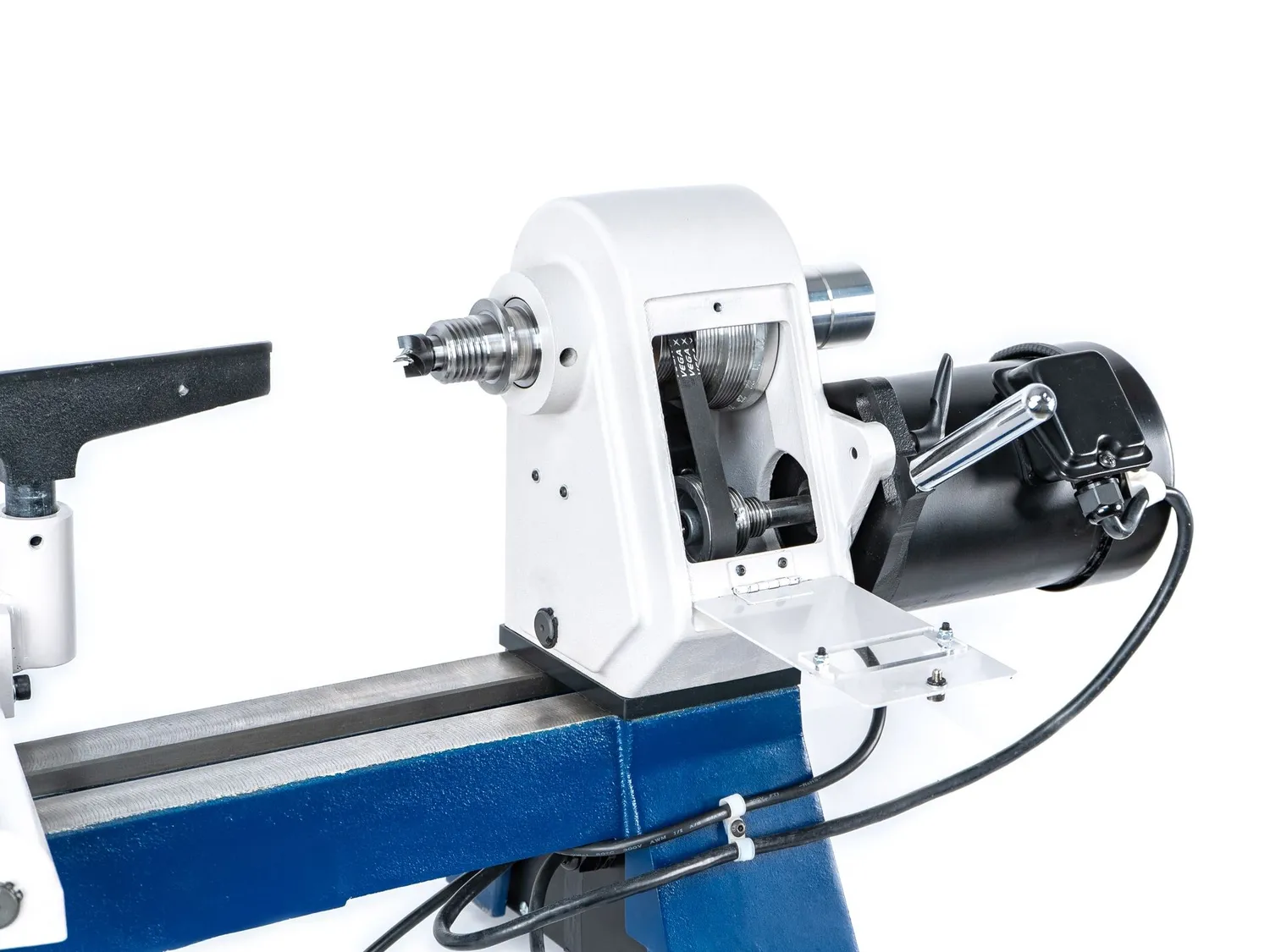

• MIDI3 kan konverteras, och därmed även användas av den vänsterhänta svarventusiasten. Allt tack vare ett extra reminspektionsfönster, spindellåshål och spindelskala på baksidan, samt motsvarande ombyggbara maskindelar (handstöd och bakdokksklämma).
• 2-stegs bromsbrytare (snabb/standard) som styr spindelns bromshastighet efter att maskinen stängts av. (Kort bromstid = idealisk för svarvning av små projekt som kulspetspennor etc.)

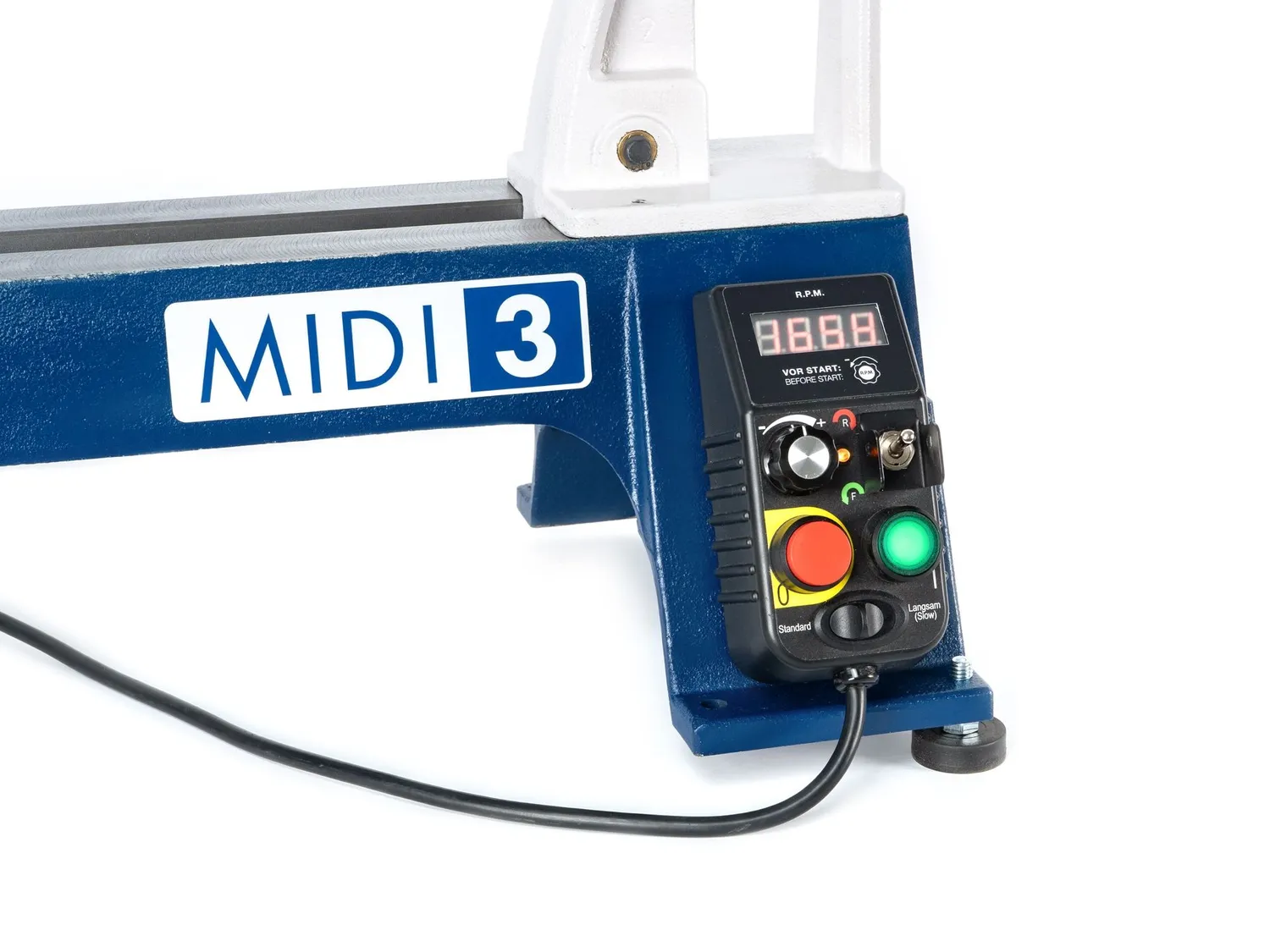

• Mobil kontrollbox, magnetisk, med digital hastighetsdisplay
• Stor centrumhöjd på 190 mm
• Framåt-/bakåtbrytare (med gul varningslampa)
• Maskinens huvudbrytare

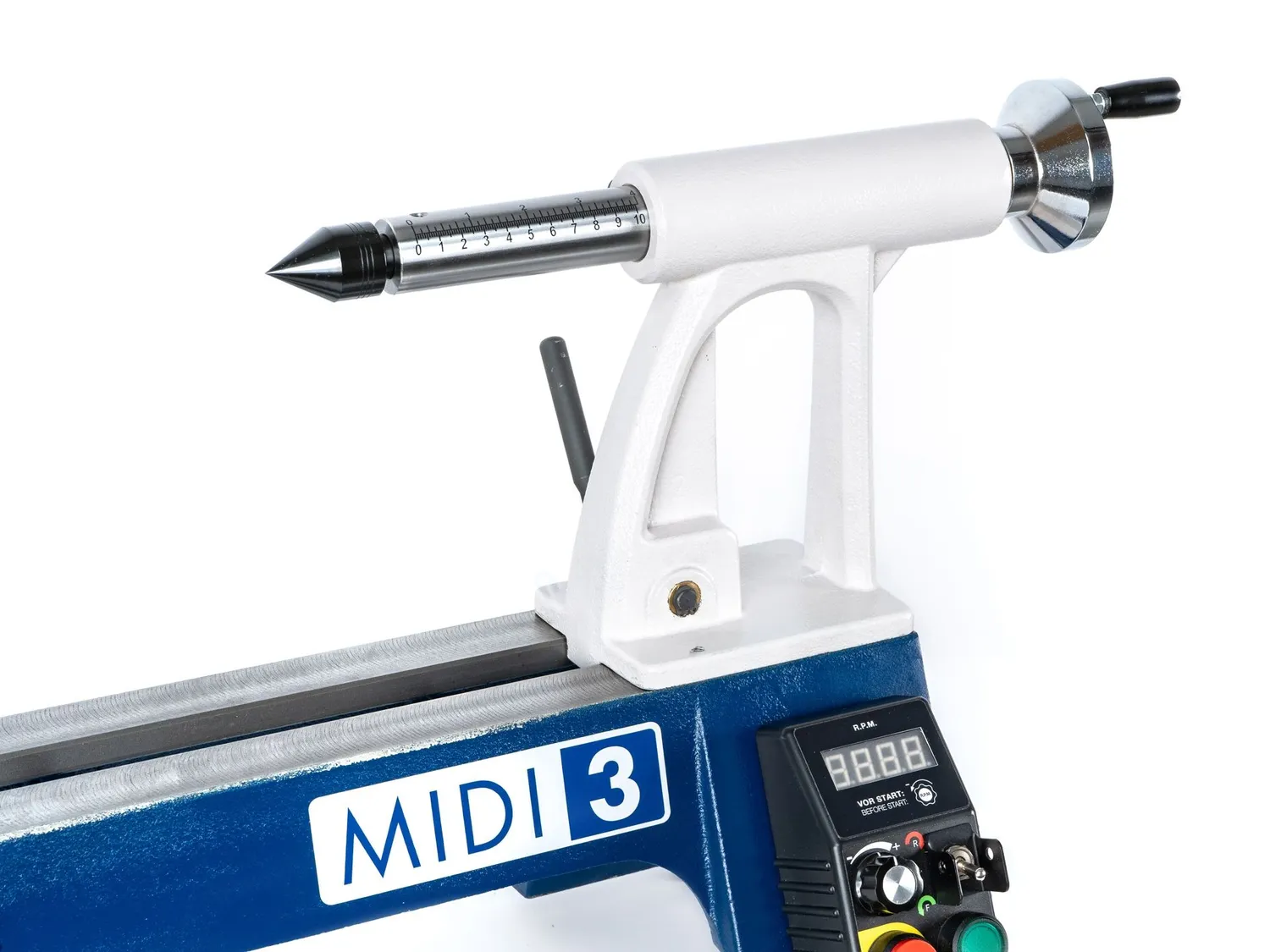

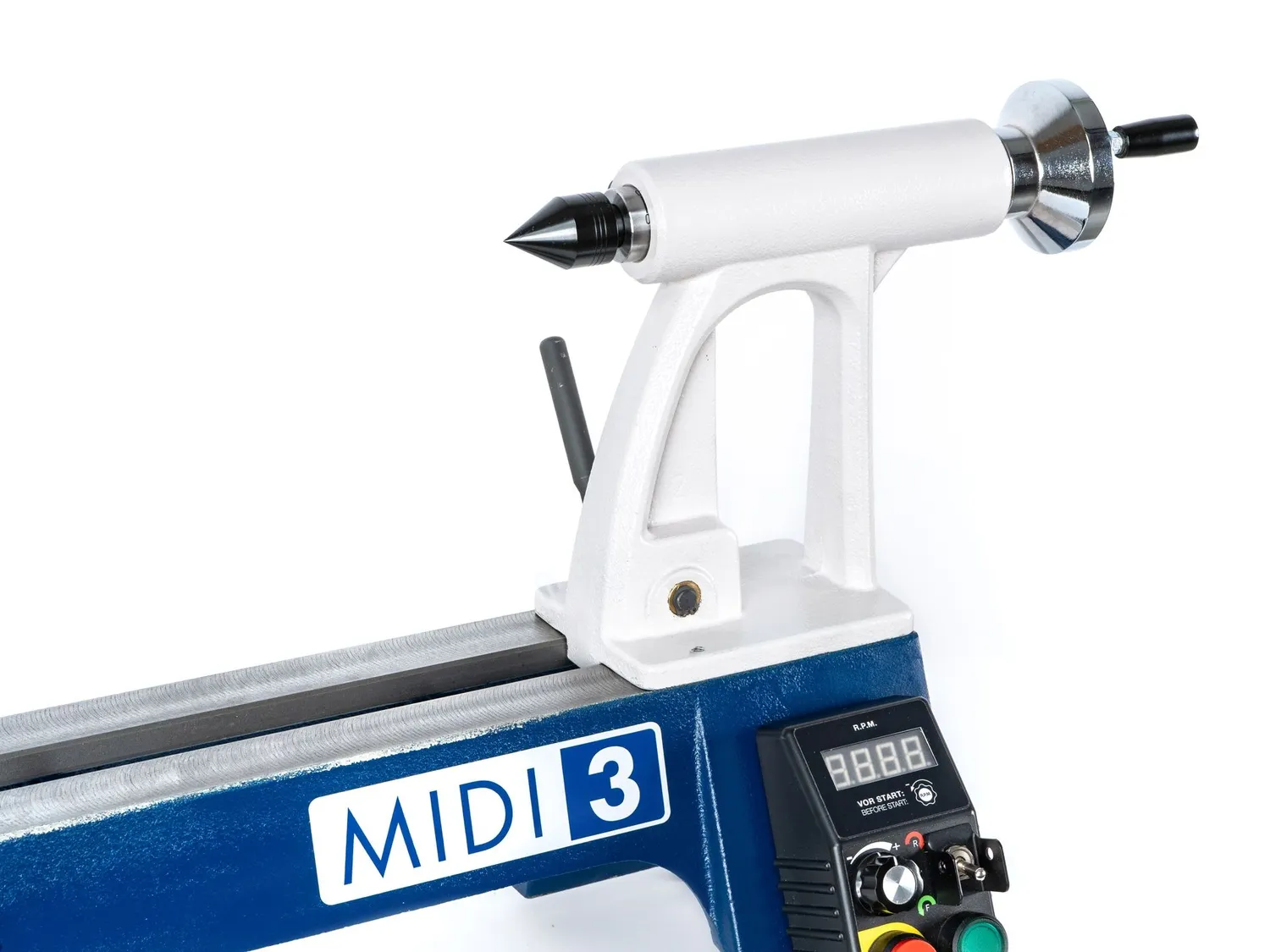

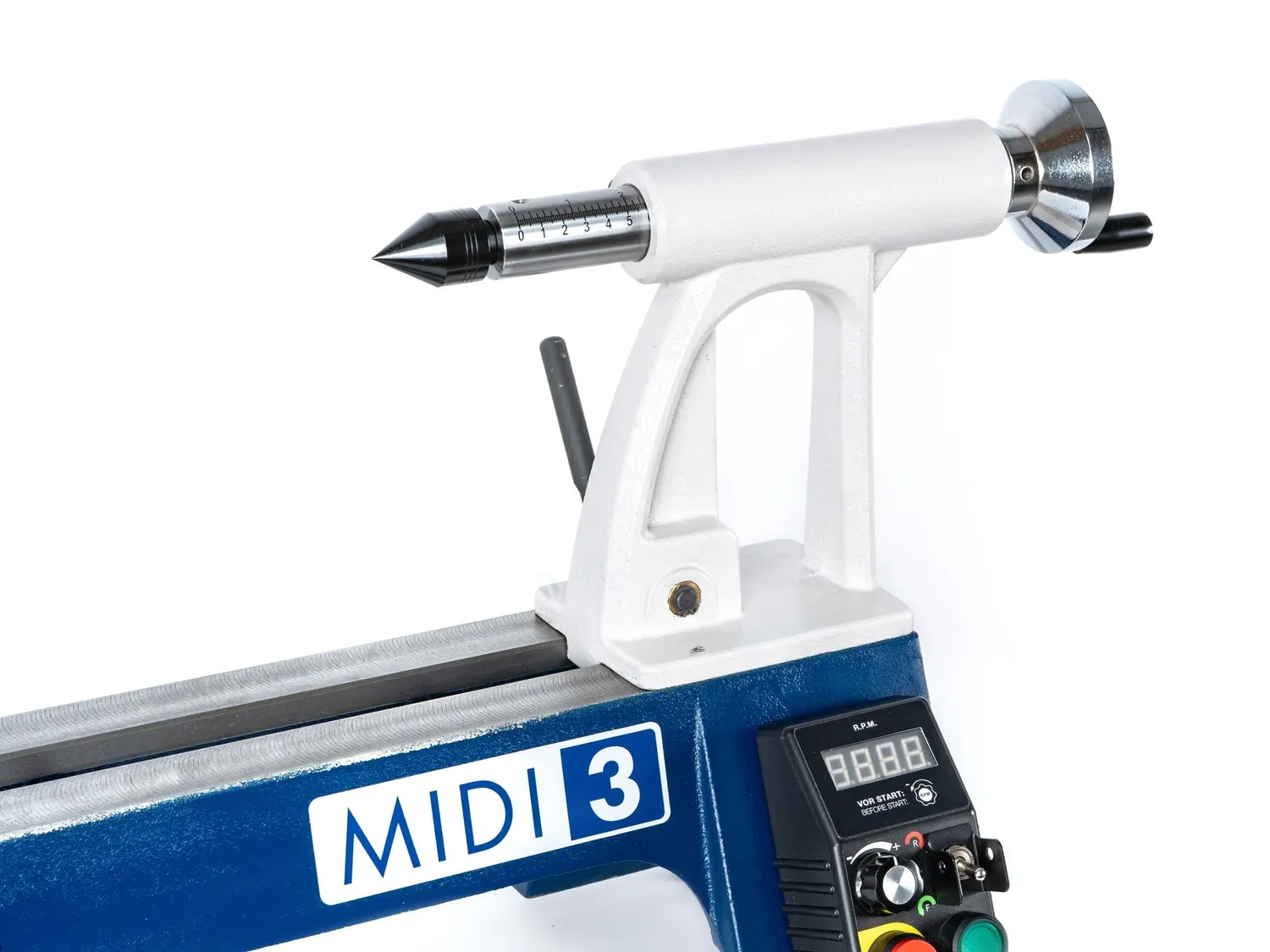

• Dubbdocka av grått gjutjärn med 100 mm spindelrörelse (trapezformad gänga) och snabbt bytet spindelsystem (förberett för valfri ER-25 borrspindel)
• ”Systematisk svarvning” – många praktiska tillbehör finns som tillval, t.ex.: ER25 borrpatron, 280 mm och 600 mm bäddsförlängningar, stort handhjul för dubb (för borrarbete), stabil PRO-maskinbas, dubbmätare...

Grundutrustning:

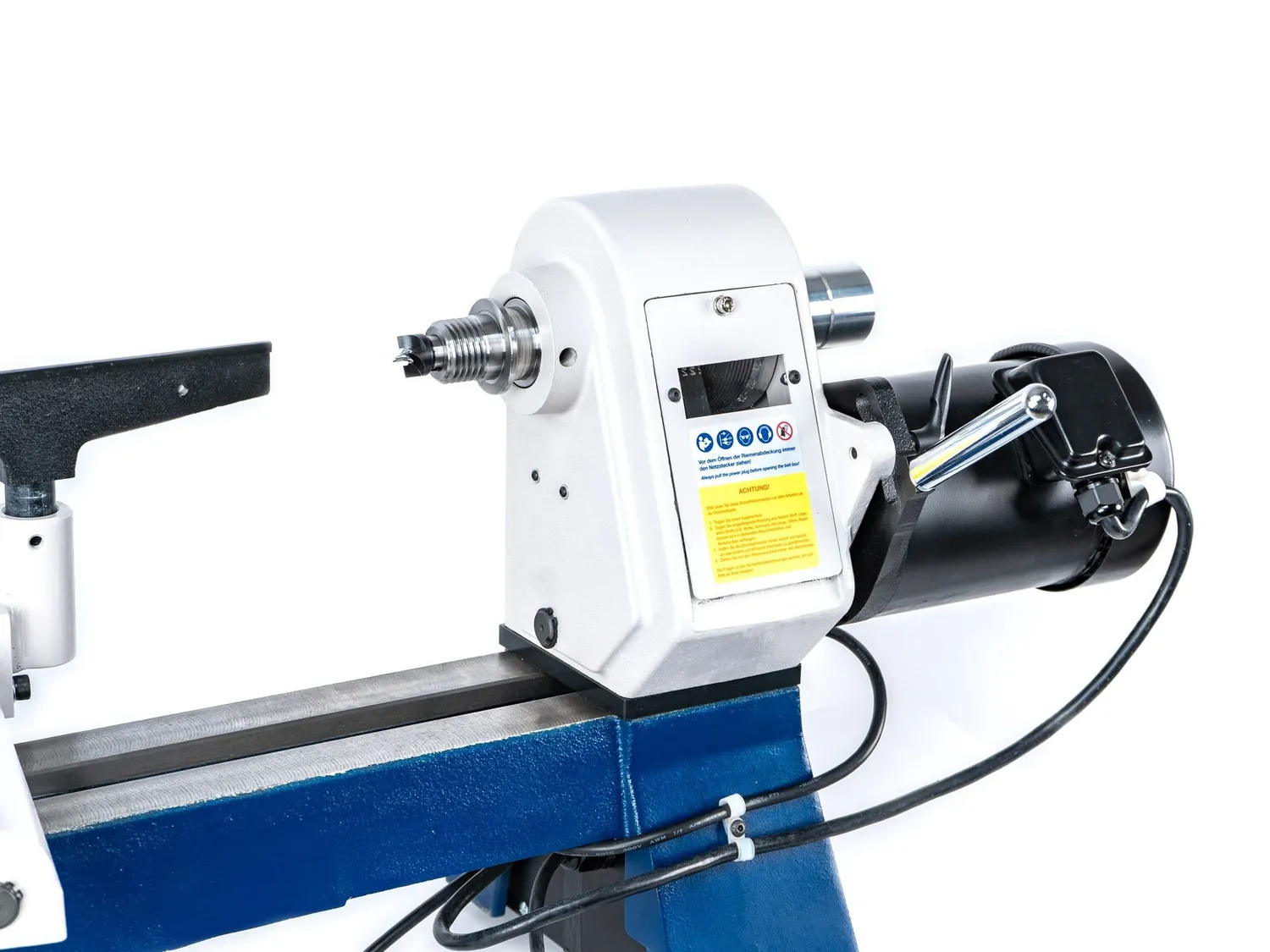

• Spindelhus av grått gjutjärn, svängbart
• Solid dubbdocka och extra bred bädd av grått gjutjärn
• Fyrkantig drivare MK2
• Markeringsstift MK2
• Knivstöd 250 mm (stift D = 25,4 mm)
• Planskiva 95 mm (stål)
• Dubbdocka med MK2-pinn med 100 mm justeringsområde och snabbt bytesystem
• 24-stegs delningsinställning
• Mobil kontrollbox magnetisk, med digital hastighetsdisplay
• Framåt/bakåt-omkopplare (med gul varningslampa)
• ON-knapp med ljusfunktion
• Maskinens huvudbrytare
• 2-stegs bromsomkopplare ”snabb” / ”standard”
• Dubbelkon MK2 (för justering av spindelriktningen)
• Förberedd för ombyggnad för vänsterhänta

Säker startfunktion:
Funktionen ”Säker start” förhindrar oavsiktlig start vid för hög hastighet. Innan start måste hastighetsreglaget alltid ställas i läge 0.
Säker start kan inaktiveras om maskinen till exempel behöver startas och stängas av ofta vid svarvning av kulspetspennor och den tidigare inställda hastigheten ska bibehållas.

Ombyggnad för vänsterhänta:
MIDI 3 kan enkelt byggas om för vänsterhänt användning tack vare ett extra fönster för remmen, spindellåshål och skalan på baksidan samt ombyggbara maskindelar (handstöd och bakstycksklämma).
OBSERVERA: När maskinen används som svarv för vänsterhänta får den endast användas med en ASR-spindelsäkerhetsring (Euro).

Leverans omfattning:

• Svängbart spindelhuvud (tillverkat av grått gjutjärn)
• Fyrkantig drivare MK2
• Centrerstans MK2
• Knivstöd 250 mm (stift D = 25,4 mm)
• Planskiva 95 mm (stål)
• Bakskaft med MK2-hylsa med 100 mm justeringsområde och snabbt bytesystem
• 24-stegs delningsinställning
• Mobil kontrollbox magnetisk, med digital hastighetsdisplay
• Framåt-/bakåtknapp (med gul varningslampa)
• ON-knapp med ljusfunktion
• Maskinens huvudbrytare
• 2-stegs bromsknapp ”snabb” / ”standard”
• Dubbelkon MK2 (för justering av spindelns inriktning)

Tillgängligt tillbehör:

• Bäddsförlängning 600 mm (art. DDBV600)
• Bäddsförlängning 280 mm (art. DDBV280)
• Maskinbas (art. DD1417ST)
• Handhjul STORT / D = 125 mm (Art. DDMIDI-405)
• Säkerhetsring ASR (EURO) (Art. DDKS22-FPS)
