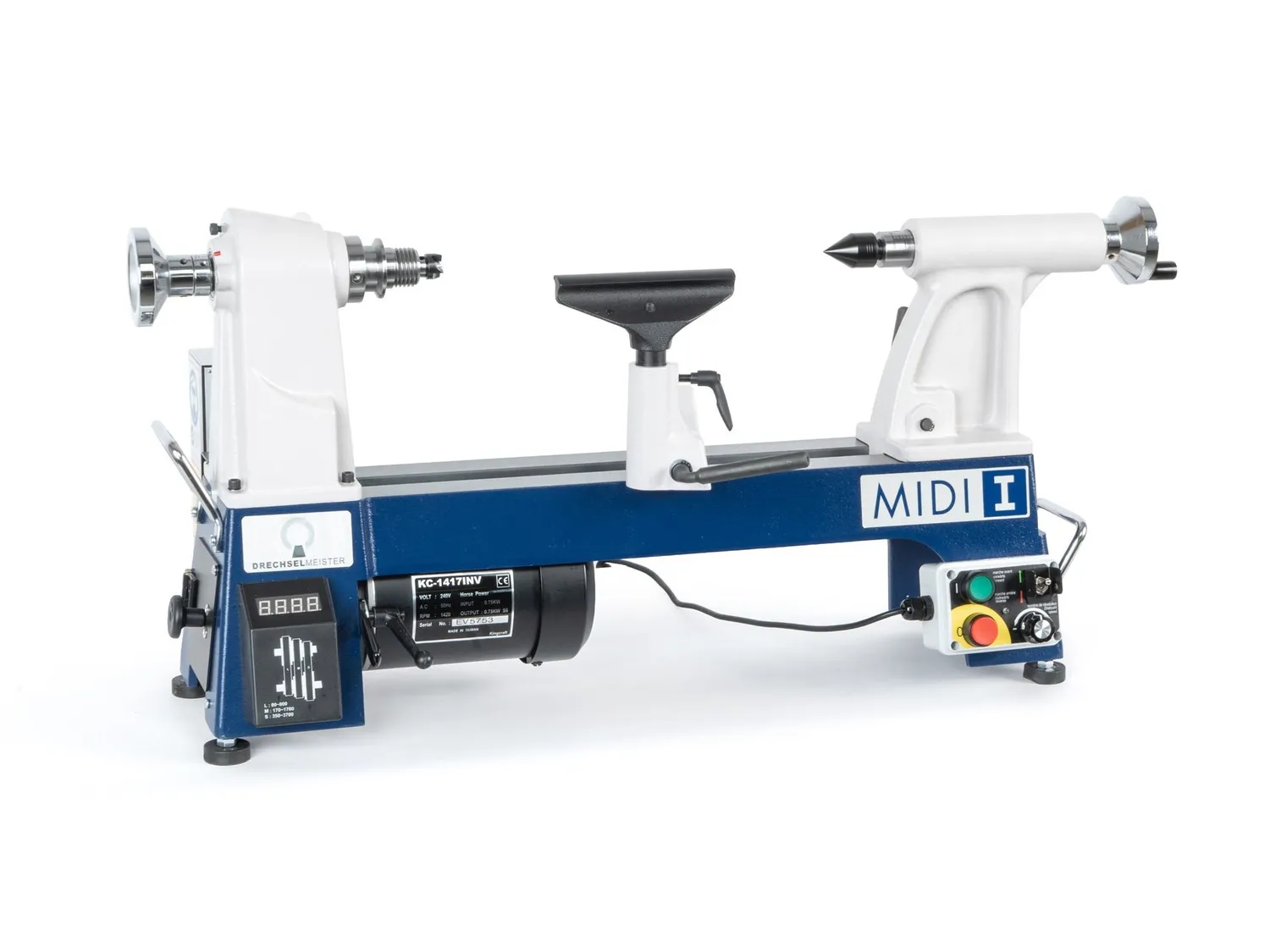

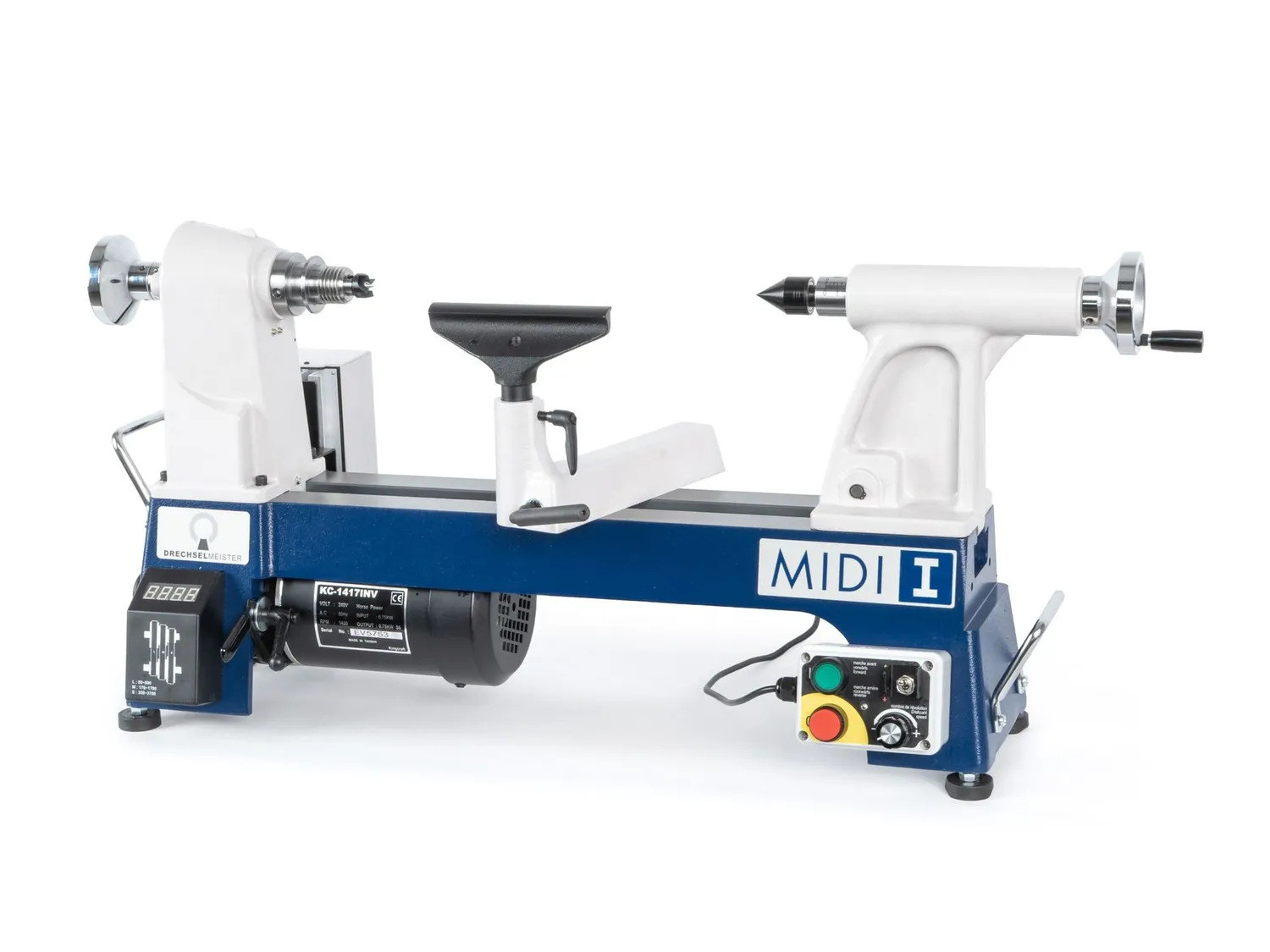

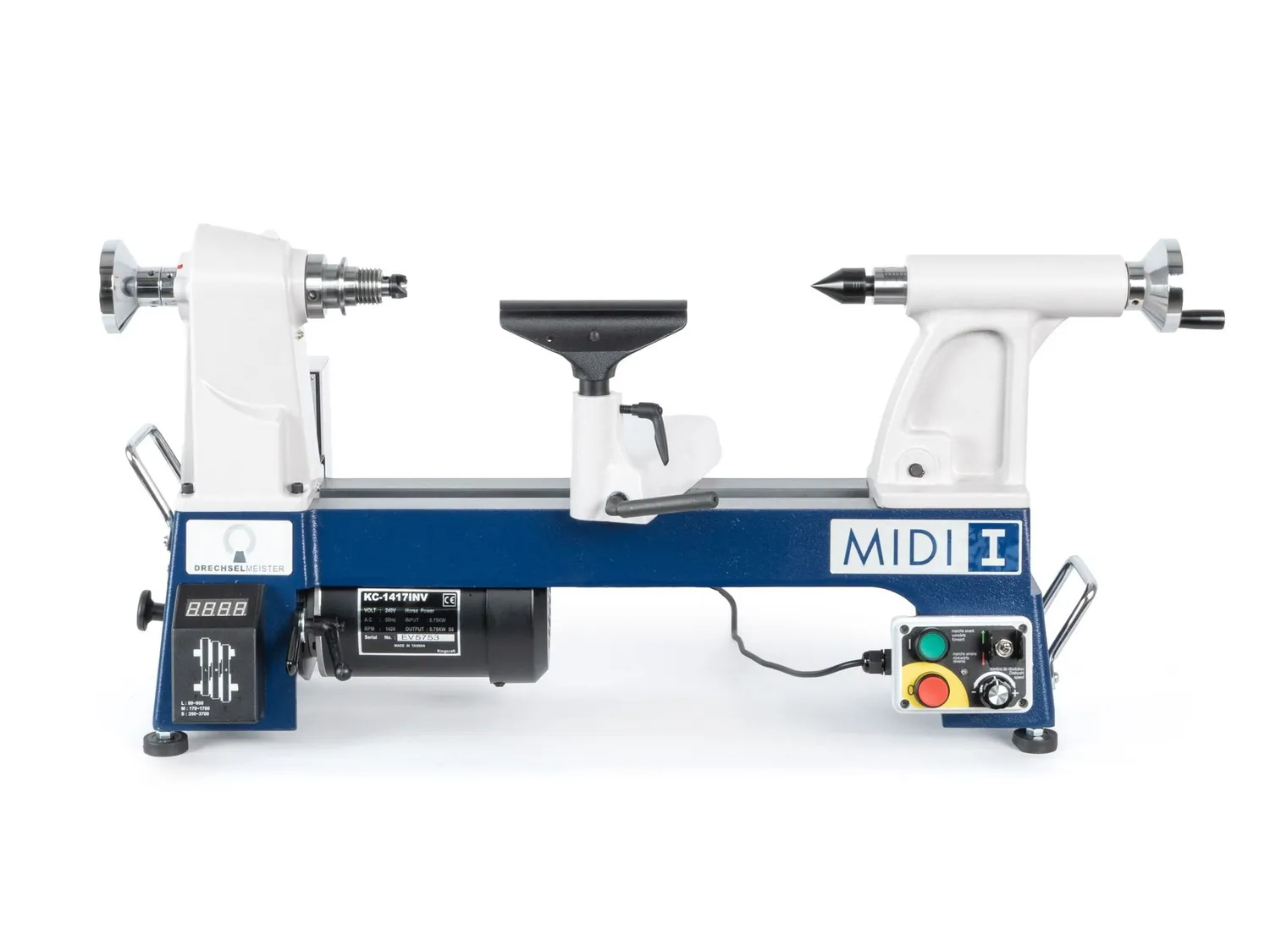

Drechselmeister bordssvarv MIDI 1 "Ny version"

En mycket välgjord liten svarv med enastående egenskaper.

13 941,89 SEK

inkl. moms

Lägsta pris 30 dagar: 13 941,89 SEK

Inte i lager just nu

Bli meddelad när produkten finns i lager igen.

Nyhet

Produktbeskrivning

Klassikern i uppdaterad form! En professionell, mycket ren tillverkad liten svarv med enastående egenskaper.

MIDI 1 är den reviderade versionen av den klassiska bänksvarven MIDITEC FU-175, som har bevisat sitt värde i otaliga träsvarvningsverkstäder. Den nya versionen behåller sin föregångares stabilitet samtidigt som den har utrustats med moderna säkerhetsfunktioner. MIDI 1 har nu en upplyst LED-startknapp (lyser när maskinen är i drift) och en ny spindel med M33 3,5 mm gänga och ASR (Euro) halkskyddsränna. En gul LED-varningslampa tänds när backrotation aktiveras. Dubbeldorn är nu solid och utrustad med en trapezformad ledskruv. Spindeln, med en slaglängd på 100 mm (!), är nu också idealisk för borrning av arbetsstycken. Handhjulet på dubbeldorn har en kullagrad vev.

Bordsvarven MIDI 1 är helt tillverkad av grått gjutjärn. Den är lämplig för att svarva de finaste arbeten, såsom skrivinstrument, men tack vare de stora kraftreserverna (kraftfull 1 hk-motor med högkvalitativ frekvensomvandlare) är den också lämplig för tillverkning av skålar. Varje remskiva kan till exempel användas för skärning och svarvning.

Detaljer om ändringarna:

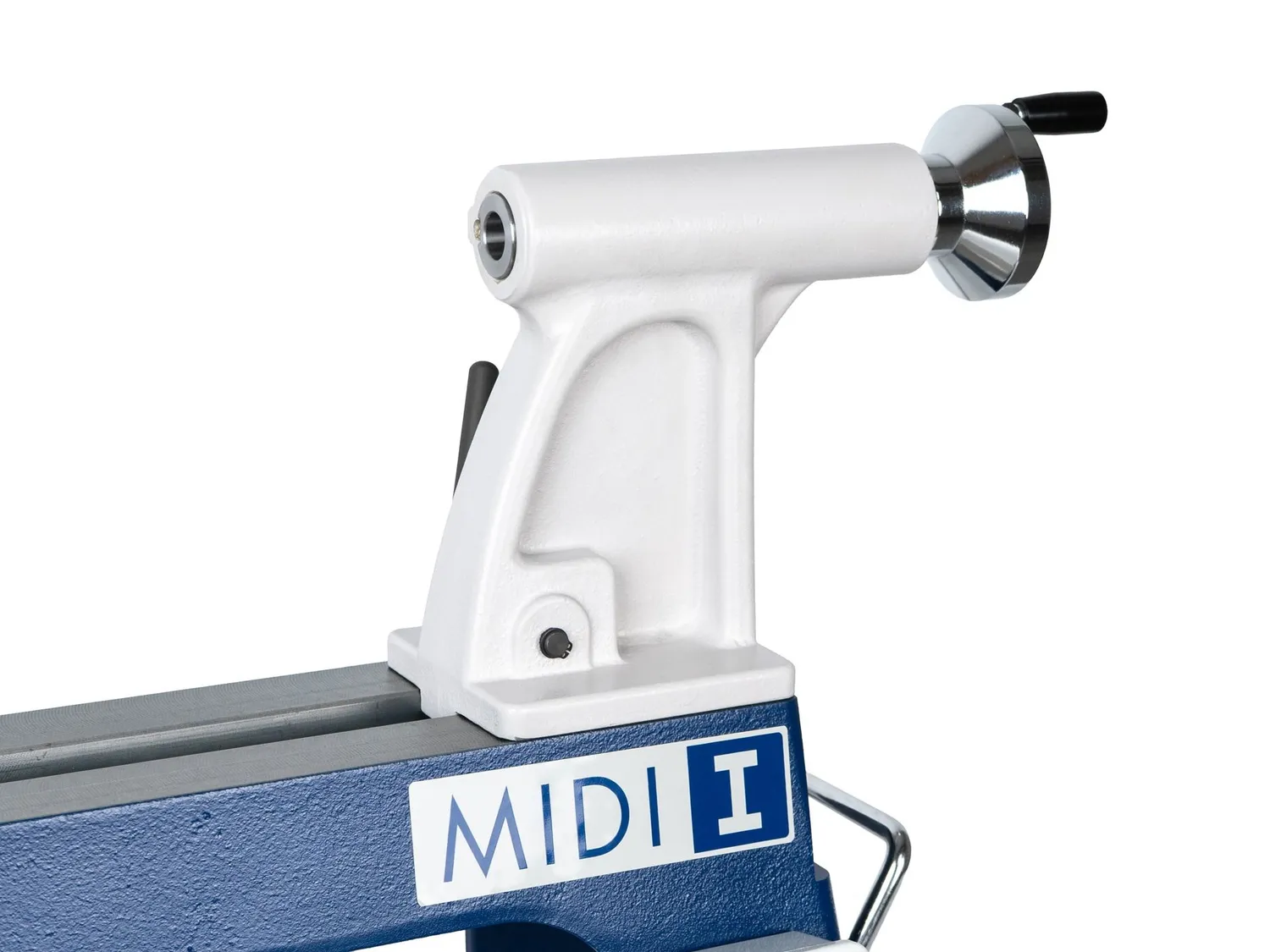

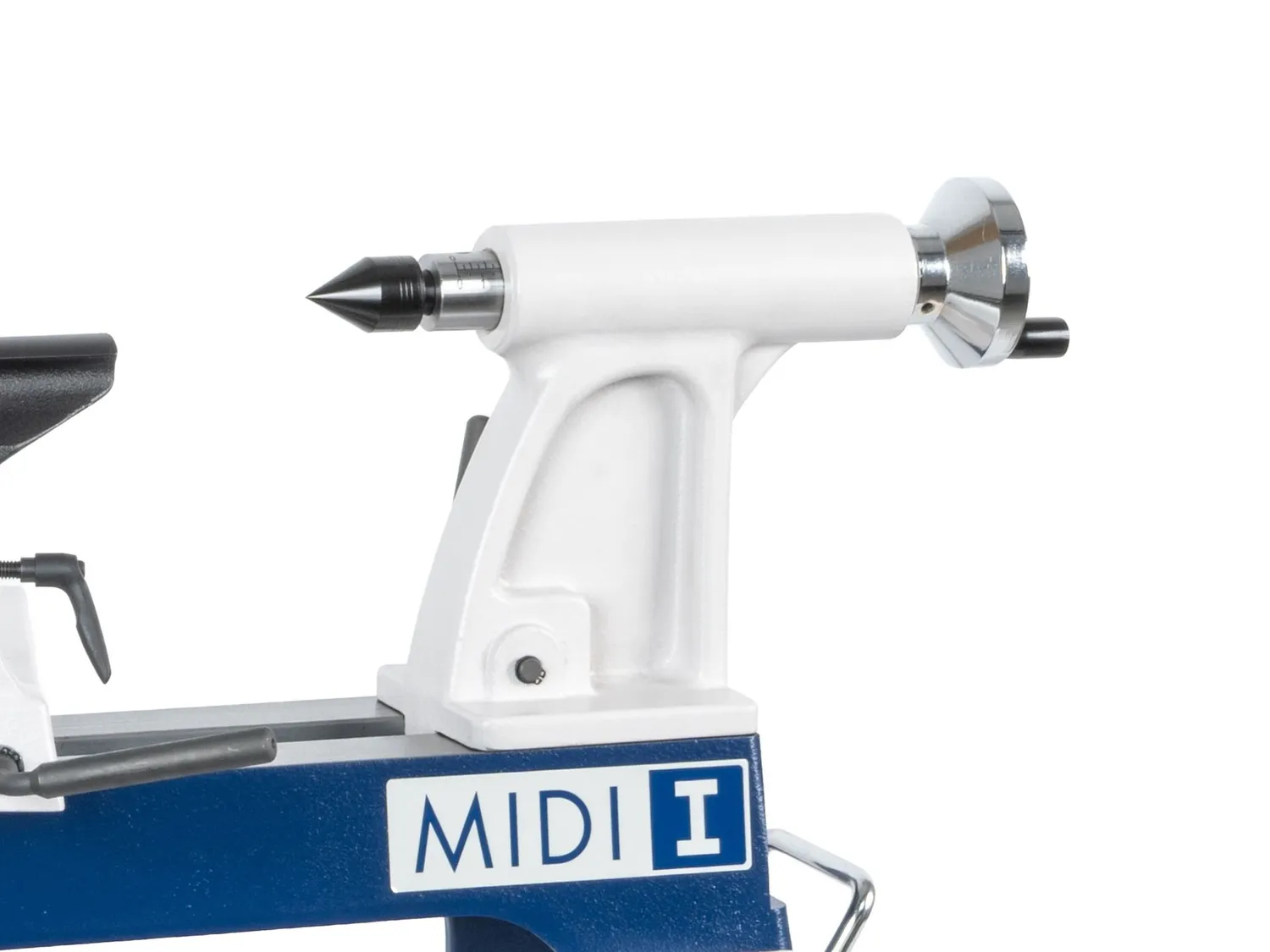

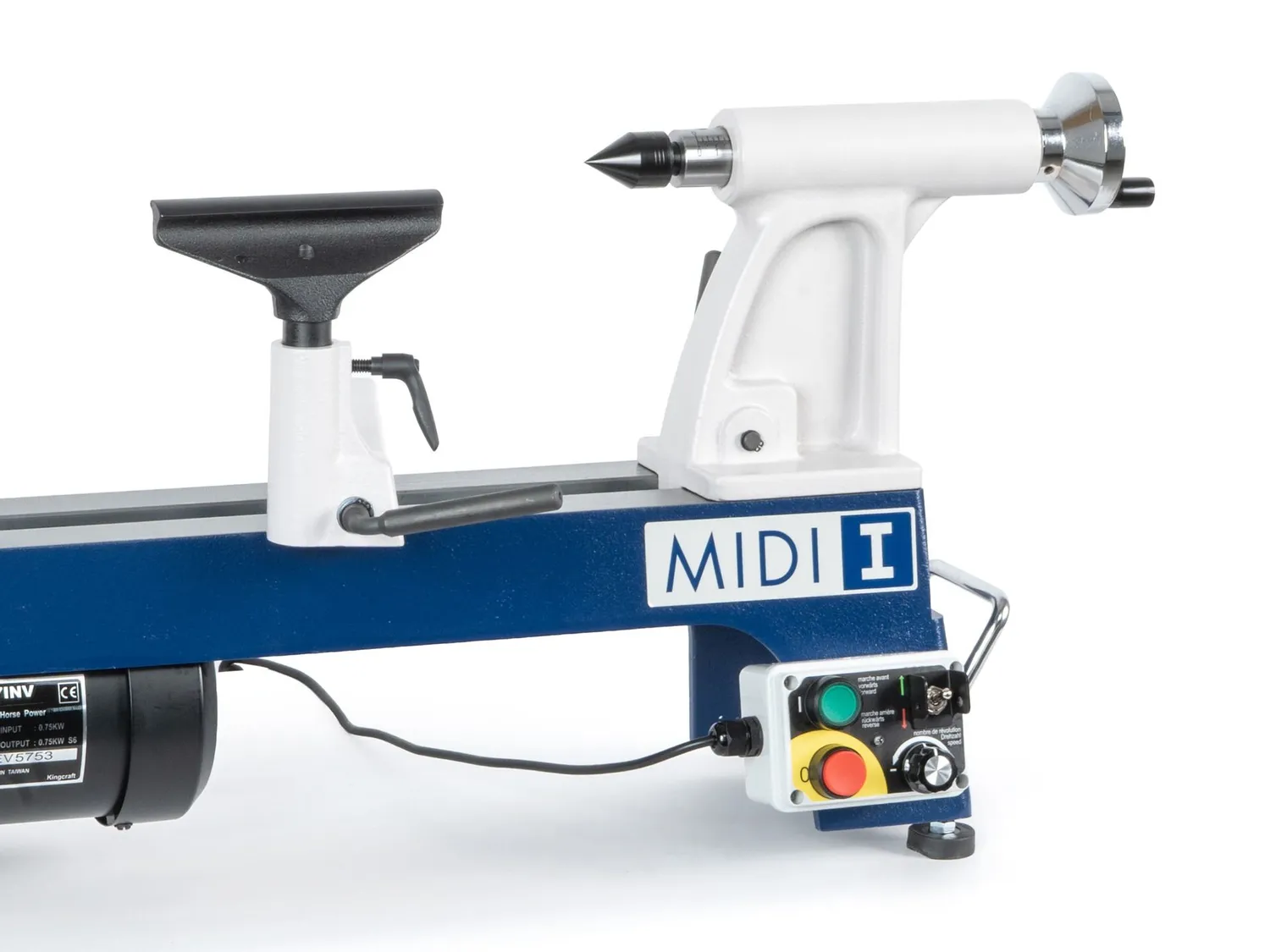

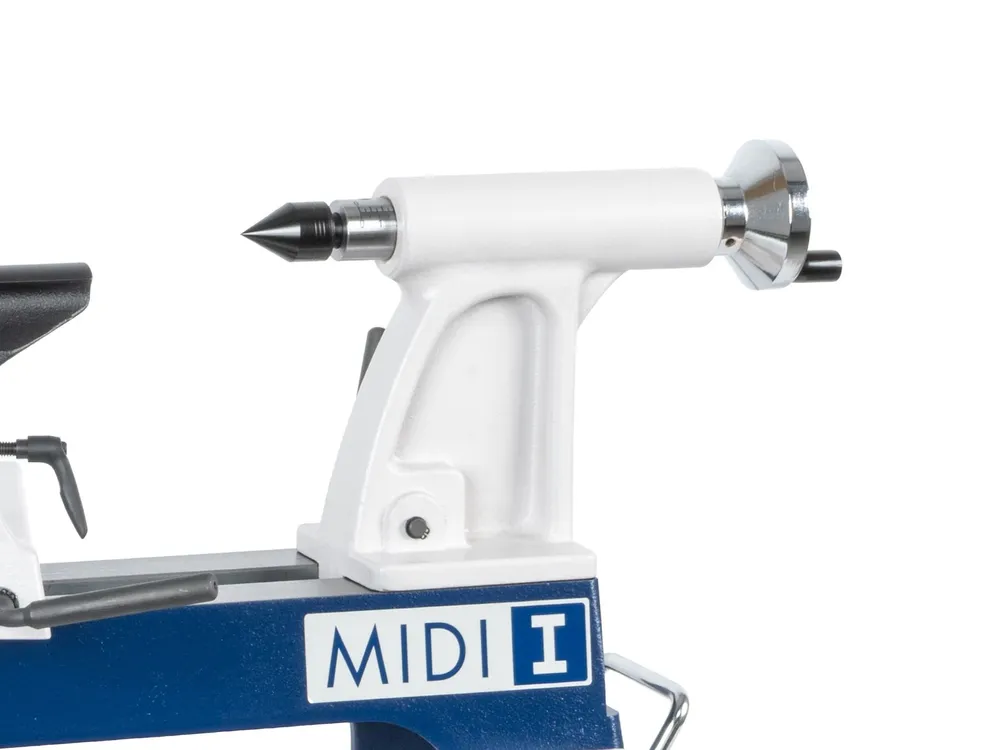

Massiv dubbdocka med vibrationsdämpande effekt, relativt tung eftersom den är helt tillverkad av gjutjärn.

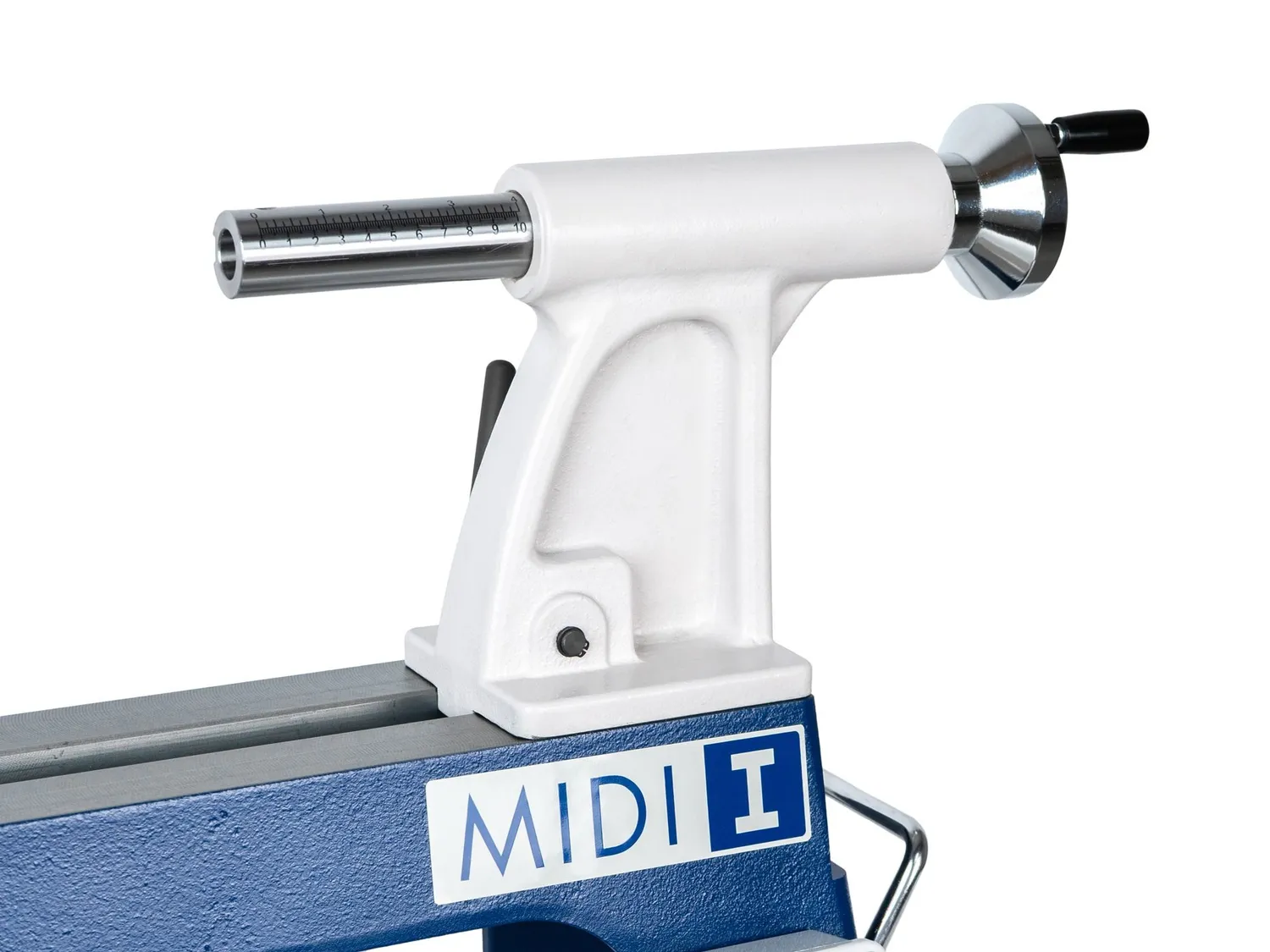

100 mm (!) spindelrörelse (optimal för borrning av arbetsstycken!)
Trapezformad gänga för spindeldrift (särskilt smidig och snabb förflyttning, som på professionella fristående maskiner)
Handhjul på dubbdockan med monterad vev
Snabbväxlingssystem för spindeln, förberett för användning av borrspindel (se tillbehörsprodukter)
Nu kompatibel med valfritt digitalt djupstopp (se tillbehör)

Maskin med frekvensomvandlare för optimal effektutveckling över hela varvtalsområdet
Stor spetshöjd på ca 178 mm
Kraftfull 1 hk motor

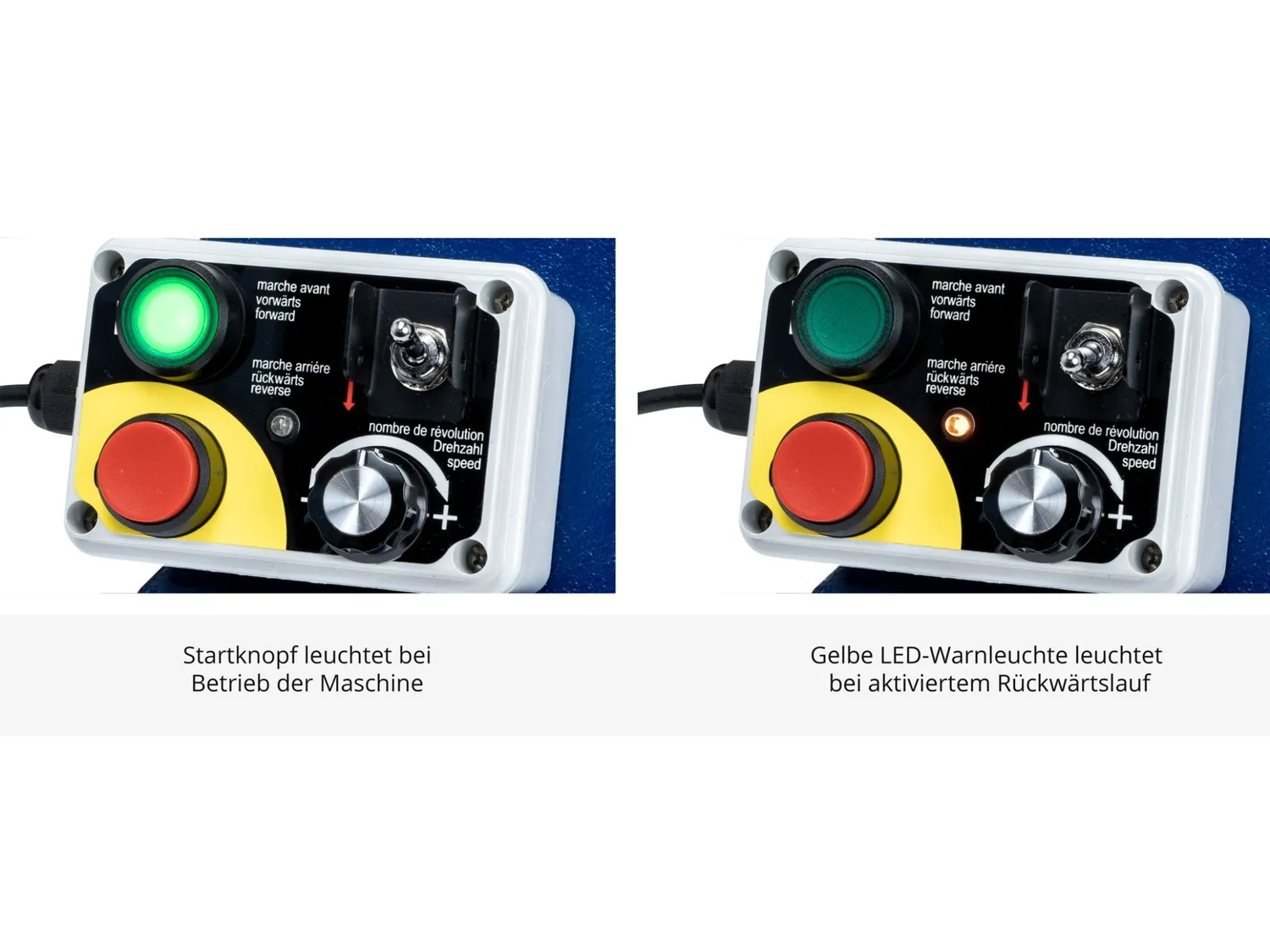

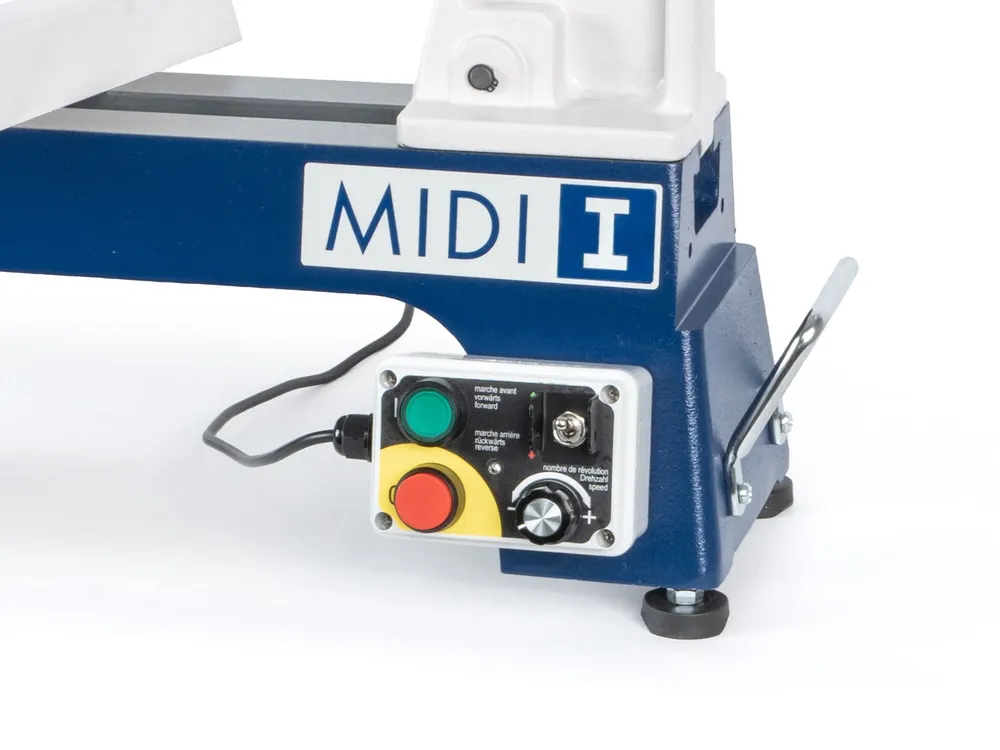

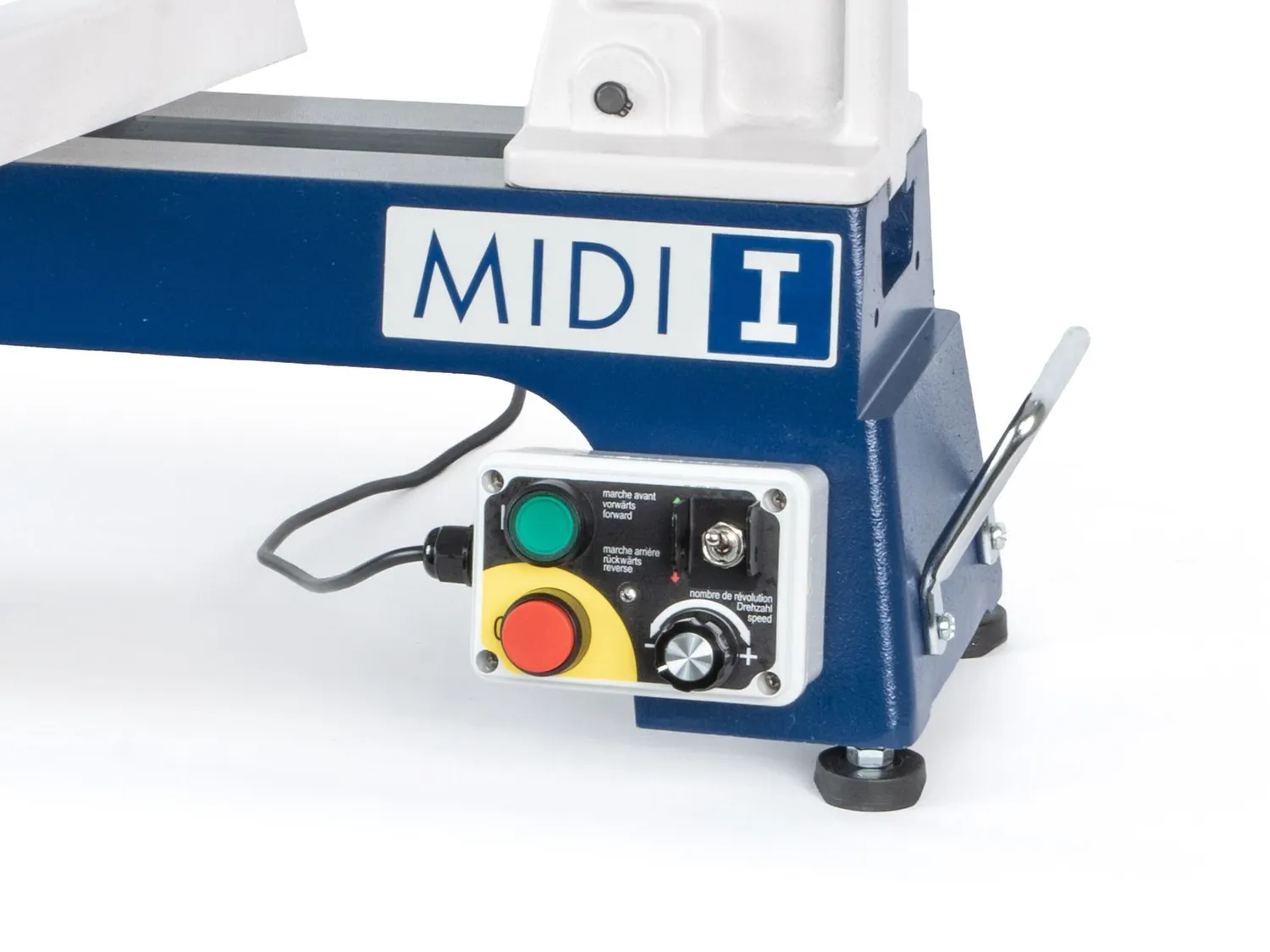

Rörlig, magnetisk styrenhet med LED-startknapp

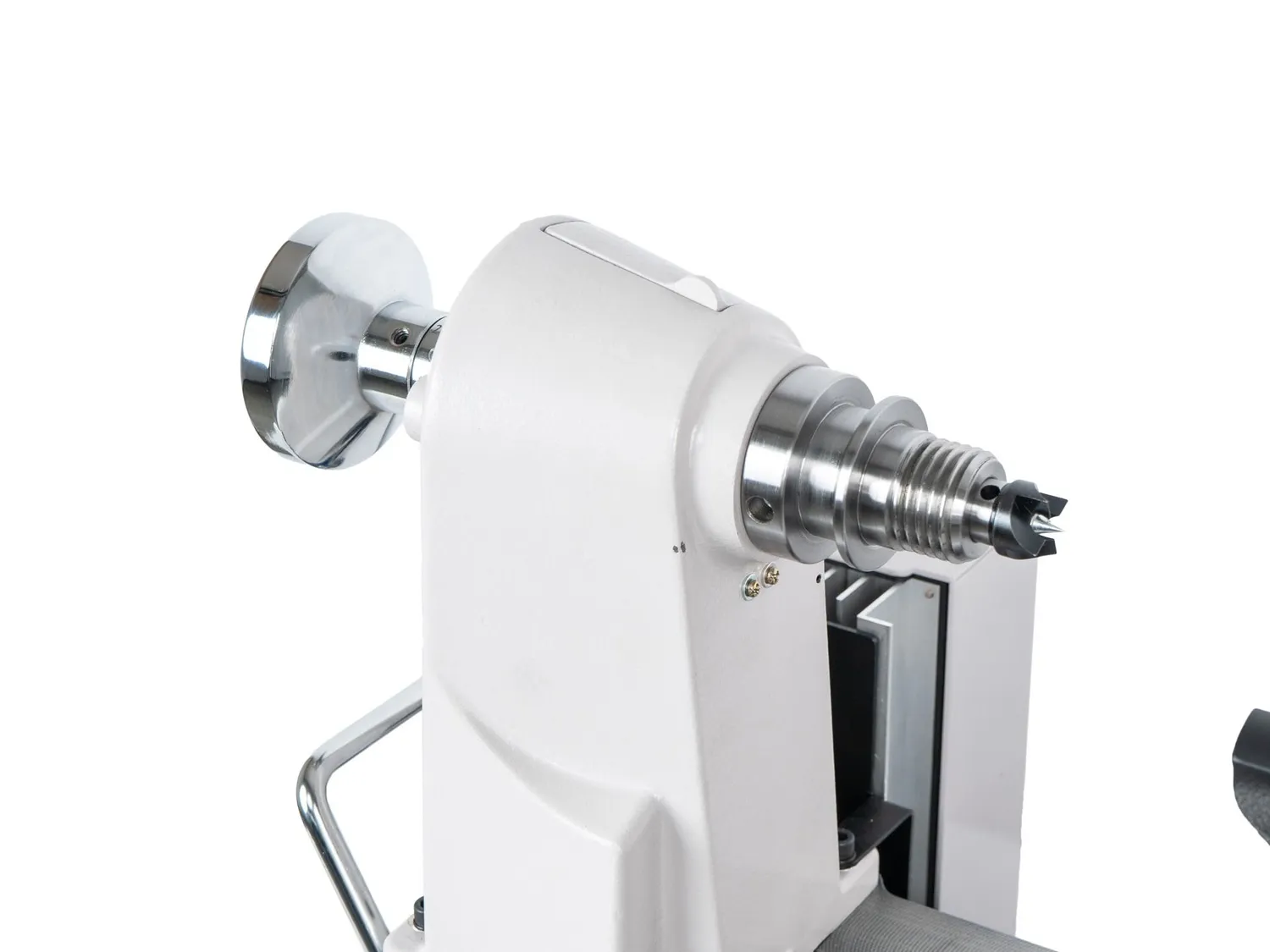

Spindelanslutning M33 x 3,5 – nu med ASR (Euro) dräneringssäkerhetsspår

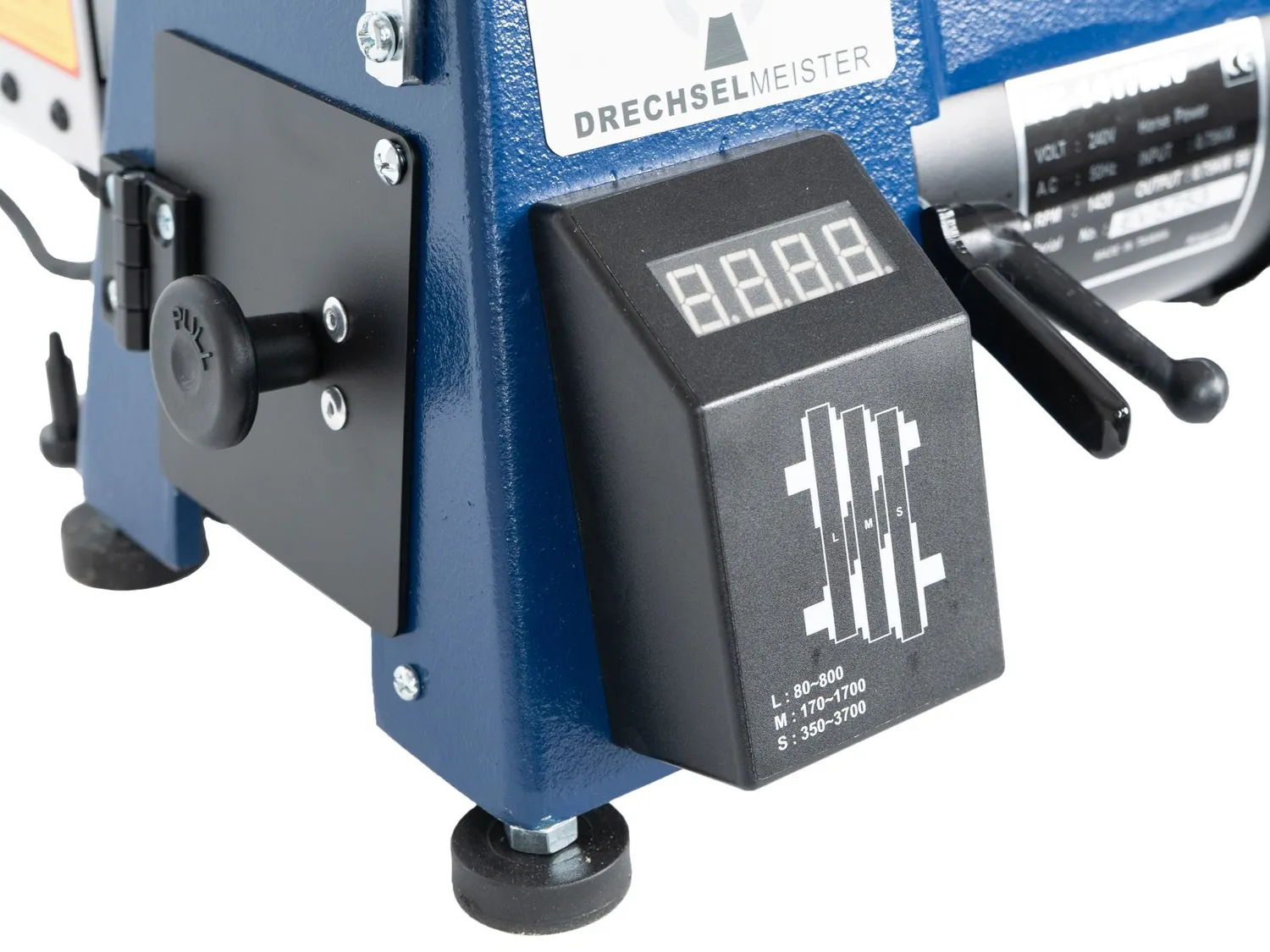

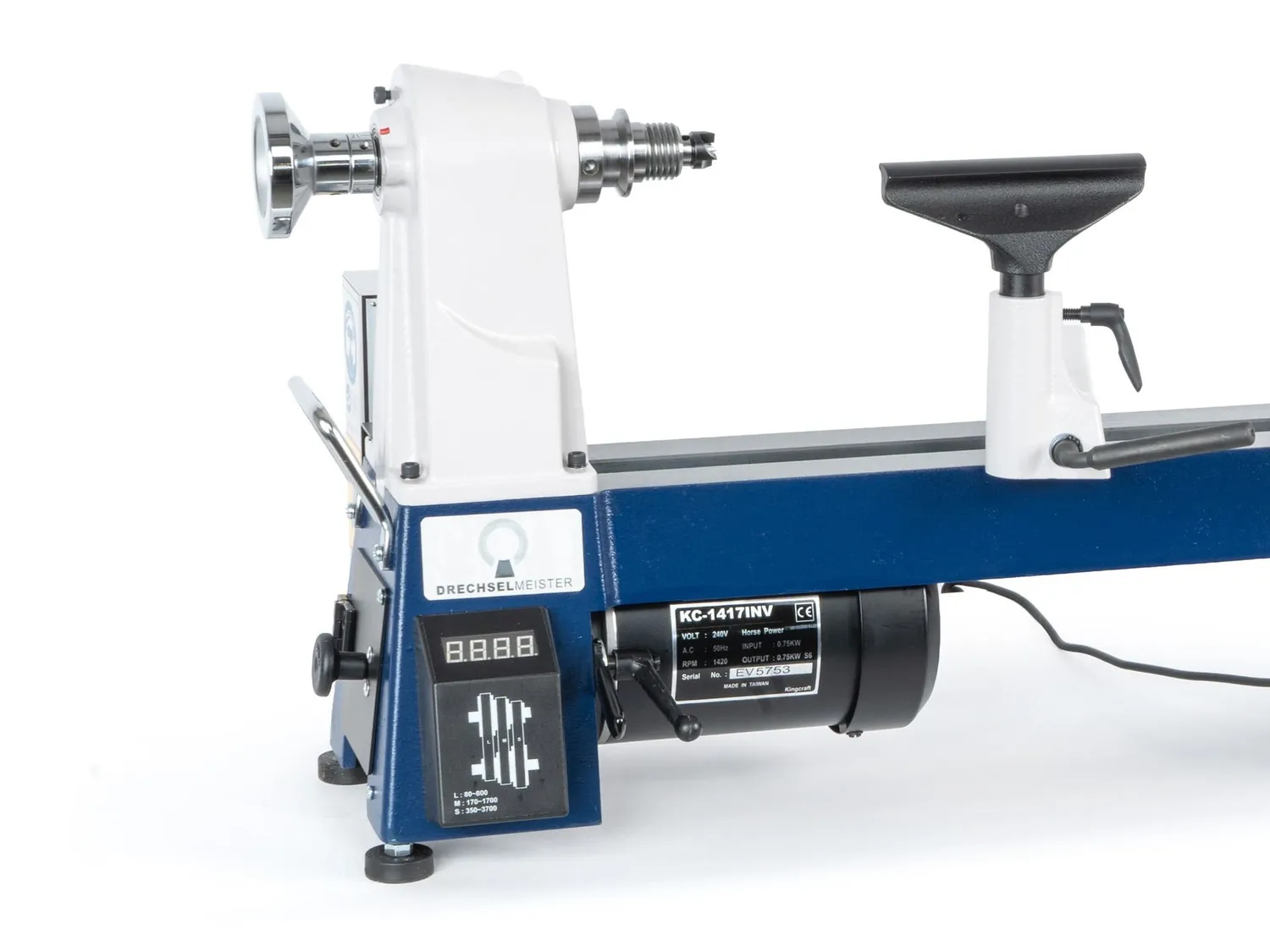

Digital varvtalsdisplay
24-stegs delningsinställning
Körning Framåt/bakåt (med gul varningslampa)
En ER25-borrspindel med 100 mm spindelrörelse för att hålla högkvalitativa och precisa ER25-spännhylsor finns som tillval.

*(Förklaringar till ER25-borrspindelsystemet:
Snabbväxlingssystemet för borrspindeln på dubbdockan på MIDI 1 (ny version, artikelnr DDMIDI1-N) möjliggör användning av en borrspindel med ett högkvalitativt ER25-spännsystem. Detta gör att borrar kan spännas fast direkt och exakt i lämplig ER25-spännhylsa utan behov av separat borrchuck eller förlust av centrumavstånd under borrning.
ER25-spännhylsor är extremt precisa och har bevisat sin kvalitet under många år inom både träbearbetning och framför allt metallbearbetning.
Den trapezformade gängspindeln för spindelförlängningsjustering på MIDI 1 (ny version, art. DDMIDI1-N) säkerställer smidig och snabb frammatning, vilket ytterligare gynnar systemet.

Eftersom ER25-borrspindeln endast används för borrning i dubbdockan och inte används vid normal drift av maskinen, finns det ingen risk för skador på fingängan för ER25-klämmuttern!
ER25-borrspindel, ER25-spännhylsor och borrar finns som tillval!)
Ingår:

Fyrkantig drivare MK2
Mittpunktsstans MK2
Knivstöd 150 mm (kon 25,4 mm)
Stålplatta med 95 mm diameter
Bärhandtag för enkel transport
Spindelhus med handratt
Solid dubbspindel med handratt (lagermonterad vev)
Magnetisk kontrollbox med LED-startknapp

Tillgängliga tillbehör:

Bäddförlängning 600 mm (Art. DDBV600)
Bäddförlängning 280 mm (Art. DDBV280)
Maskinbas (Art. DD1417ST)
Handratt STOR / D = 125 mm (Art. DDMIDI-405)
Avtappningsring ASR (EURO) (Art. DDKS22-FPS)

Centreringshöjd ca 178 mm / svarvningsdiameter 355 mm
Centreringsbredd ca 400 mm (kan utökas med tillvalet sängförlängningar)
3 remnivåer / hastigheter steglöst justerbara: 80 – 800 / 170 – 1 700 / 350 – 3 700 varv/min
Spindelanslutning M33 x 3,5 (kon MK2) med ASR (Euro) säkerhetsränna*
Dubbdocka med hylsa MK2 (100 mm med skala!)
Motor 1 HP (230 V) med frekvensomvandlare
Vikt ca 48 kg

* Med ASR (Euro) säkerhetsränna!
Denna svarv är utrustad med en spindel av senaste generationen.
Det finns ett spår för ASR (Euro) säkerhetssystem på spindeln med M33 x 3,5 gängmontering!
Lämpliga tillbehör (t.ex. chuckar och anslagsskivor med säkerhetsspår) kan fästas på spindeln med hjälp av en separat tillgänglig klämring, vilket förhindrar att arbetsstycket eventuellt rullar av!

(Förklaring av ASR (Euro)-systemet: För att förhindra säkerhetsrisken med att ett arbetsstycke glider av, även vid tyngre eller obalanserade svarvobjekt, har säkerhetssystemet ASR (Euro) införts. Av säkerhetsskäl har moderna svarvar en motorbroms som bromsar arbetsstycket till stillastående efter att maskinen har stängts av. Eftersom kraften byggs upp mot gängans riktning kan anslagsplattan eller chucken som håller verktyget ”löpa av”. Även om svarven används i motsatt rotationsriktning med hjälp av en omkopplare (t.ex. vid slipning av arbetsstycket) verkar kraften mot spindelns gängriktning.
Hittills har svarvtillbehör som chuckar eller anslagsplattor fästs på svarvens spindel med skruvar. Dessa fästskruvar kan skada spindelns gänga när de trycker mot spindeln. Med ASR (Euro) dräneringssäkerhetssystemet fungerar säkerheten med en separat tillgänglig klämring, som mekaniskt förbinder spindeln med t.ex. anslagsplattan och därmed förhindrar skador.
